Zitat von Gerald Mandl am 28. Februar 2025, 18:51 Uhr

Meine Anlage Teil 1

Zu den Fakten:

• Grundfläche L-Form 3,90m x 1,20m (kurze Seite) 2,10m (lange Seite)
• 6qm
• Märklin H0 – K-Gleise
• Rohbau fast beendet.
• 2 eingleisige Strecken
• Knapp 100 m Schienen
• 46 Weichen
• 3 Entkupplungsgleise
• 1 Drehscheibe
• Knapp 50 Rückmelder
• Höhenunterschied 42cm

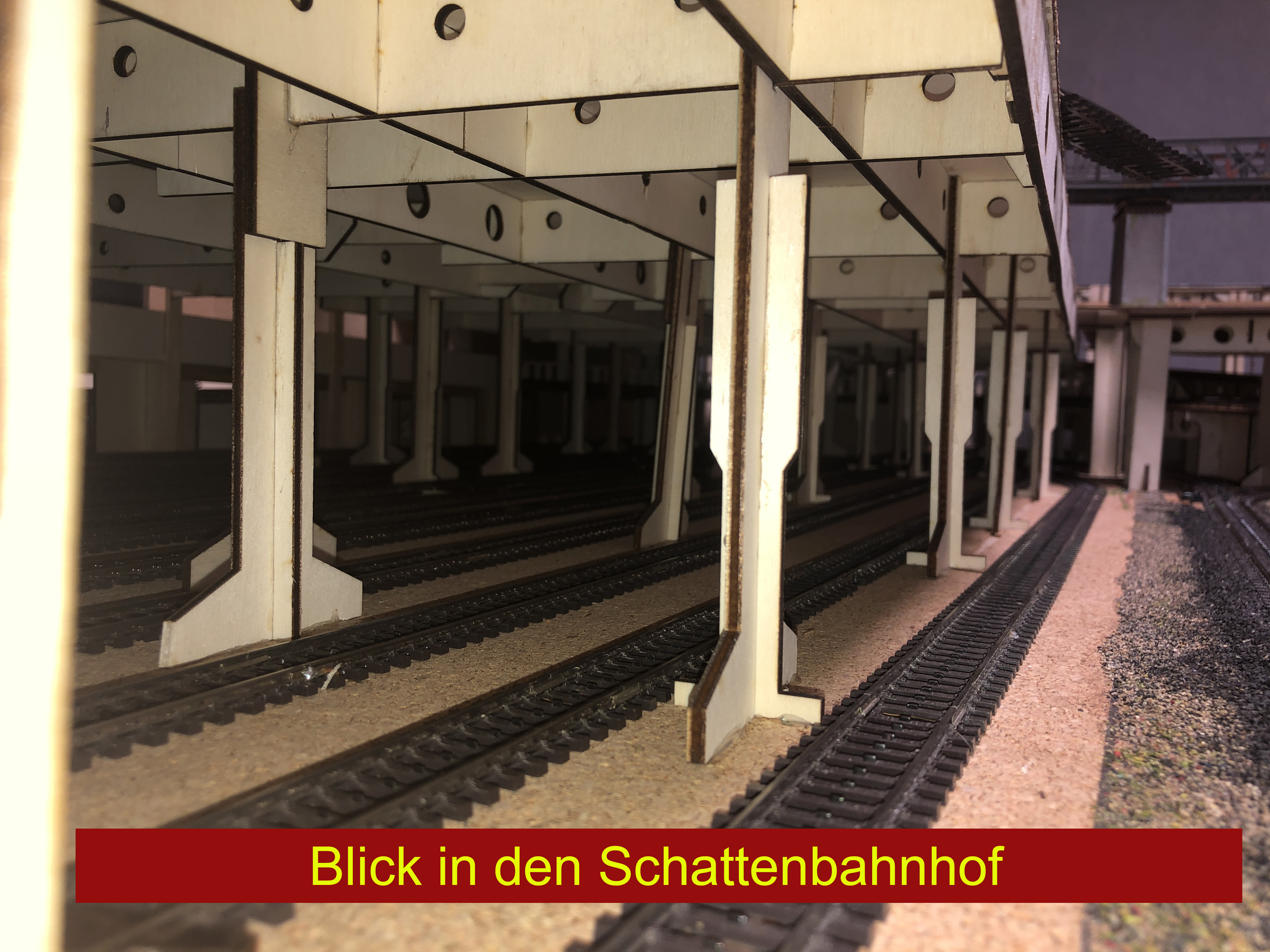

• Schattenbahnhof mit 11 x 2,10m bis 3,00m langen Abstellgleisen.
• 2 Kehrschleifen
• Was noch fehlt sind ca. 15-20 Signale

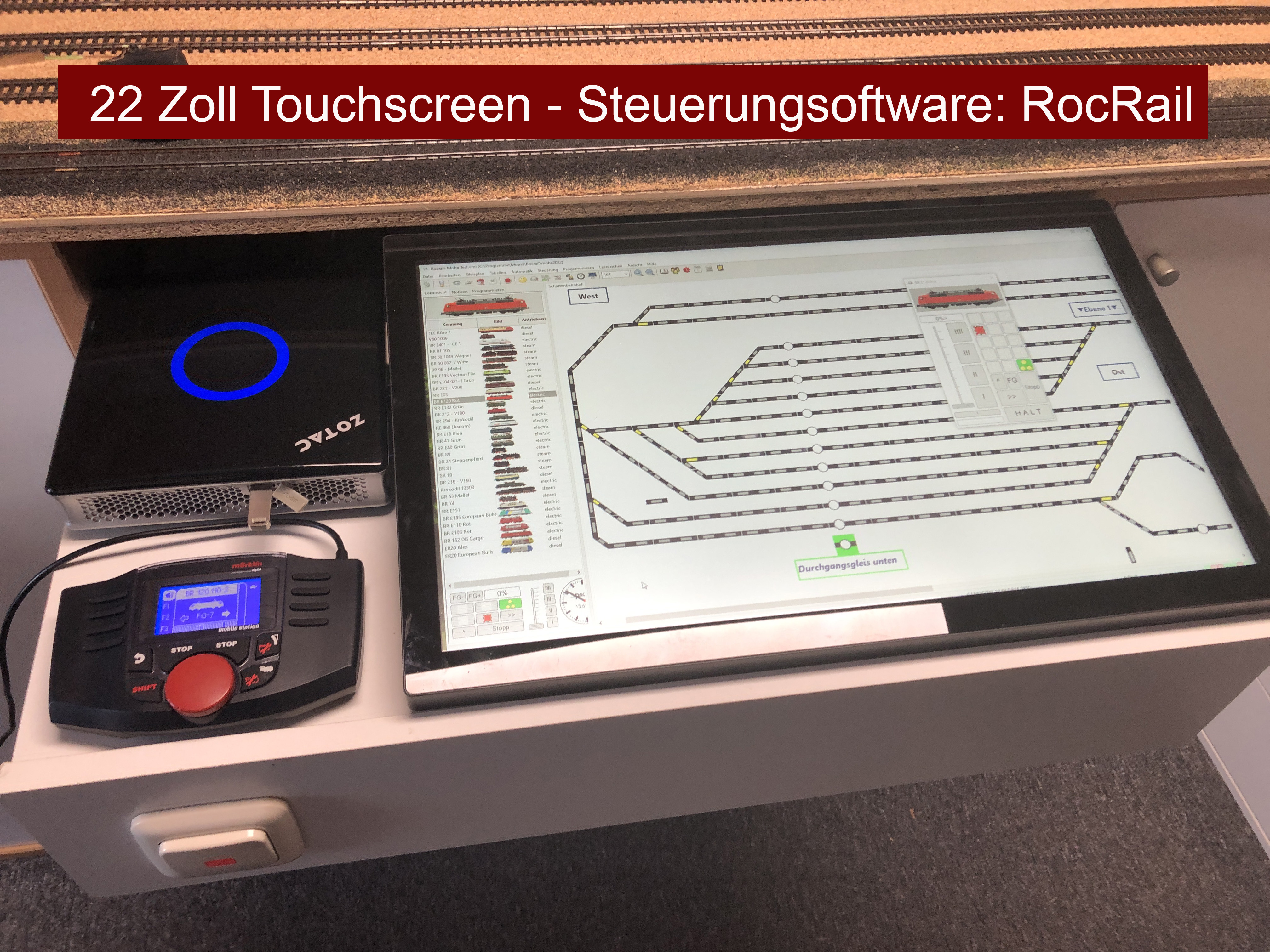

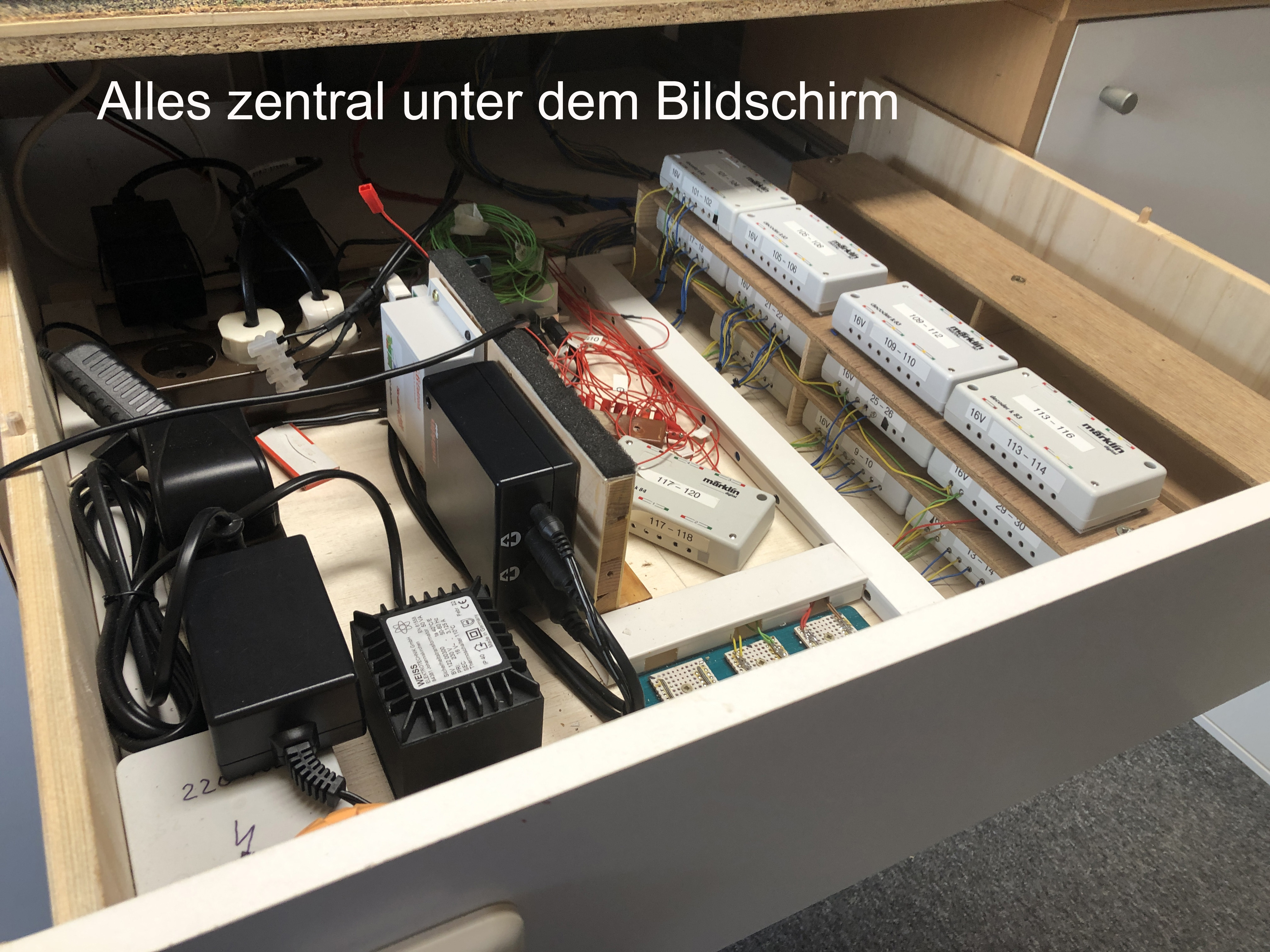

• Steuerung: Software RocRail – über Windows PC und 22 Zoll Touchscreen.
• Schnittstelle: Can Digital
• Alle Sperrholzteile wurden mit dem Lasercutter S1 (10 Watt) von XTool geschnitten.

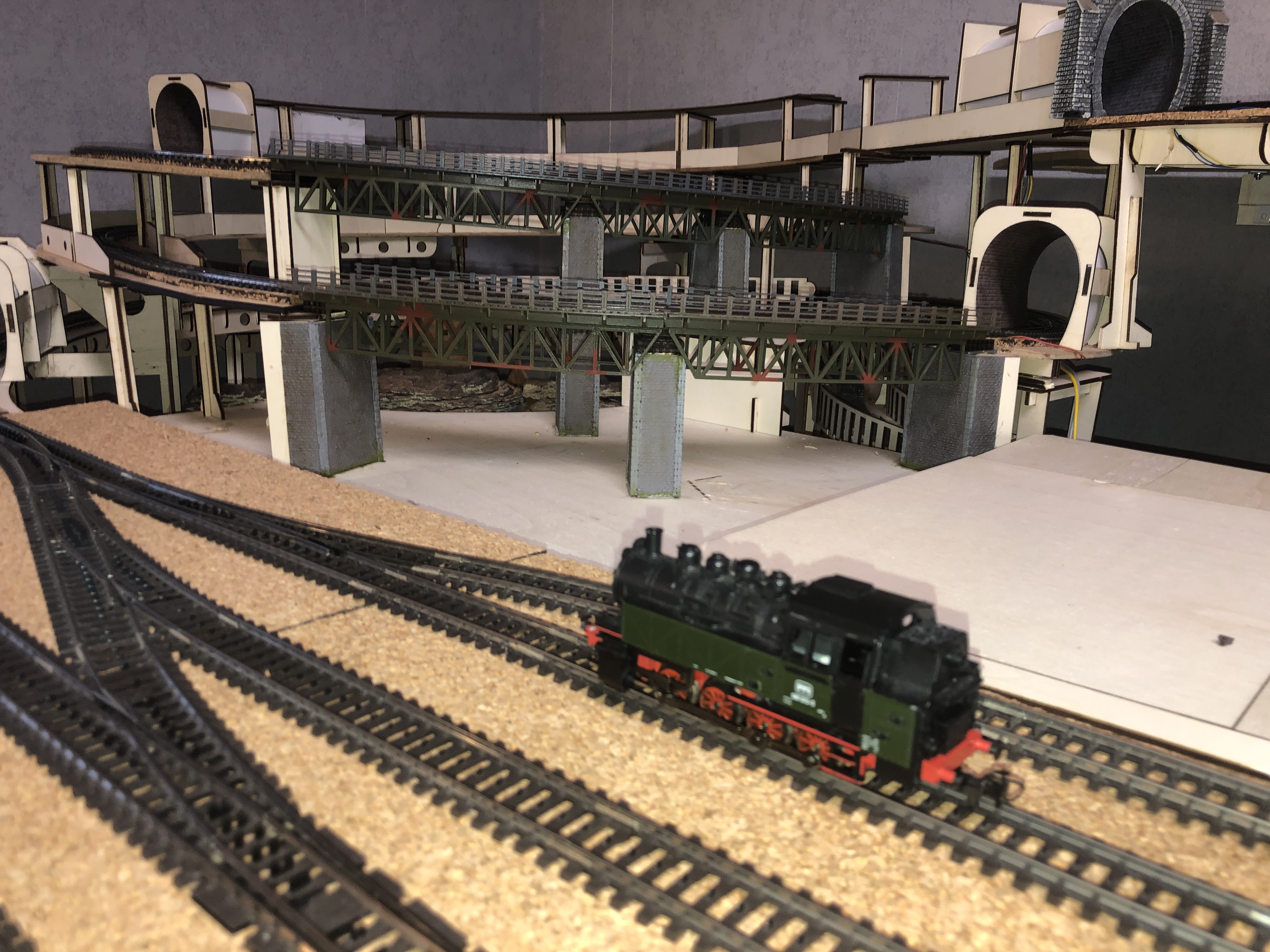

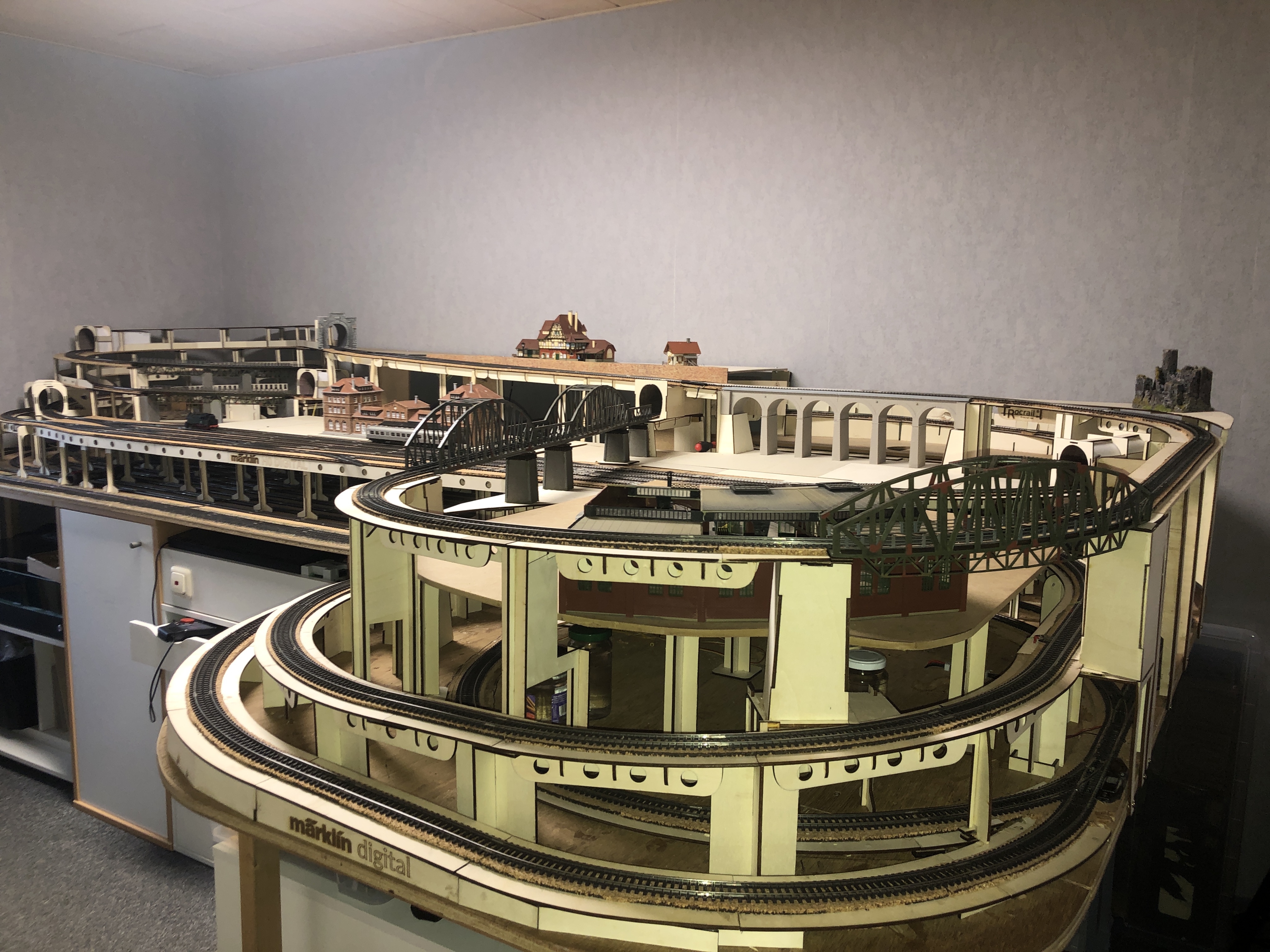

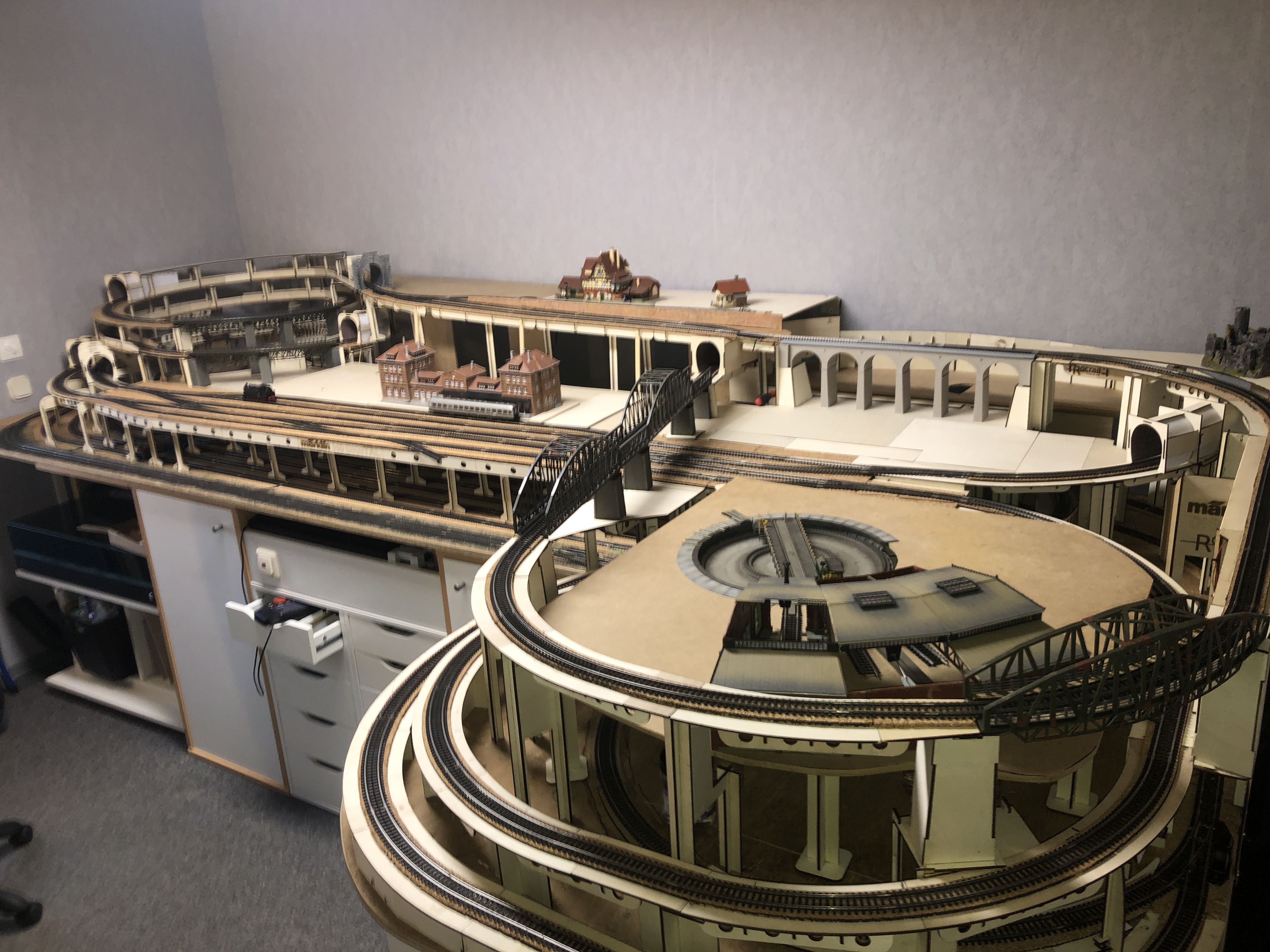

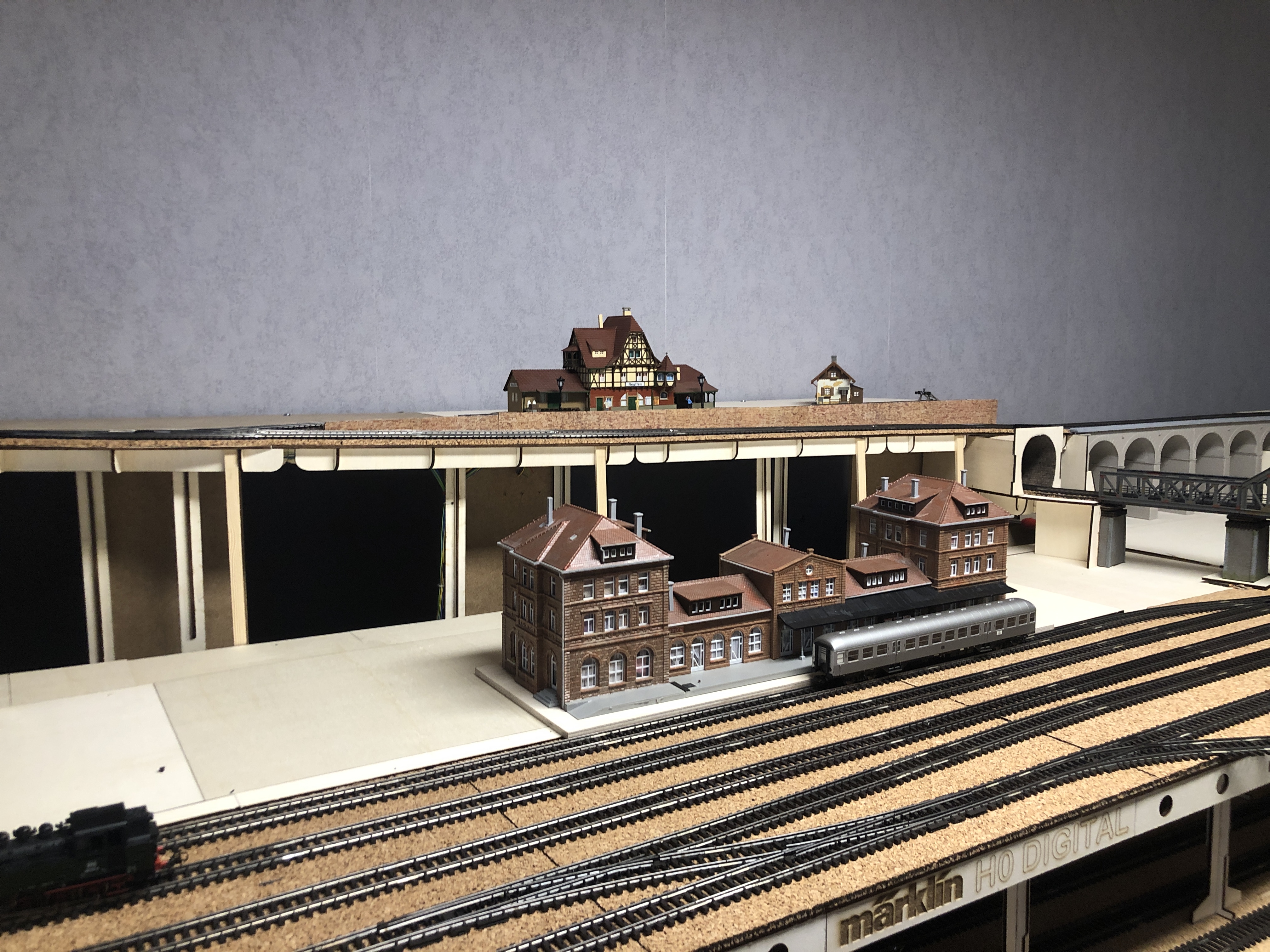

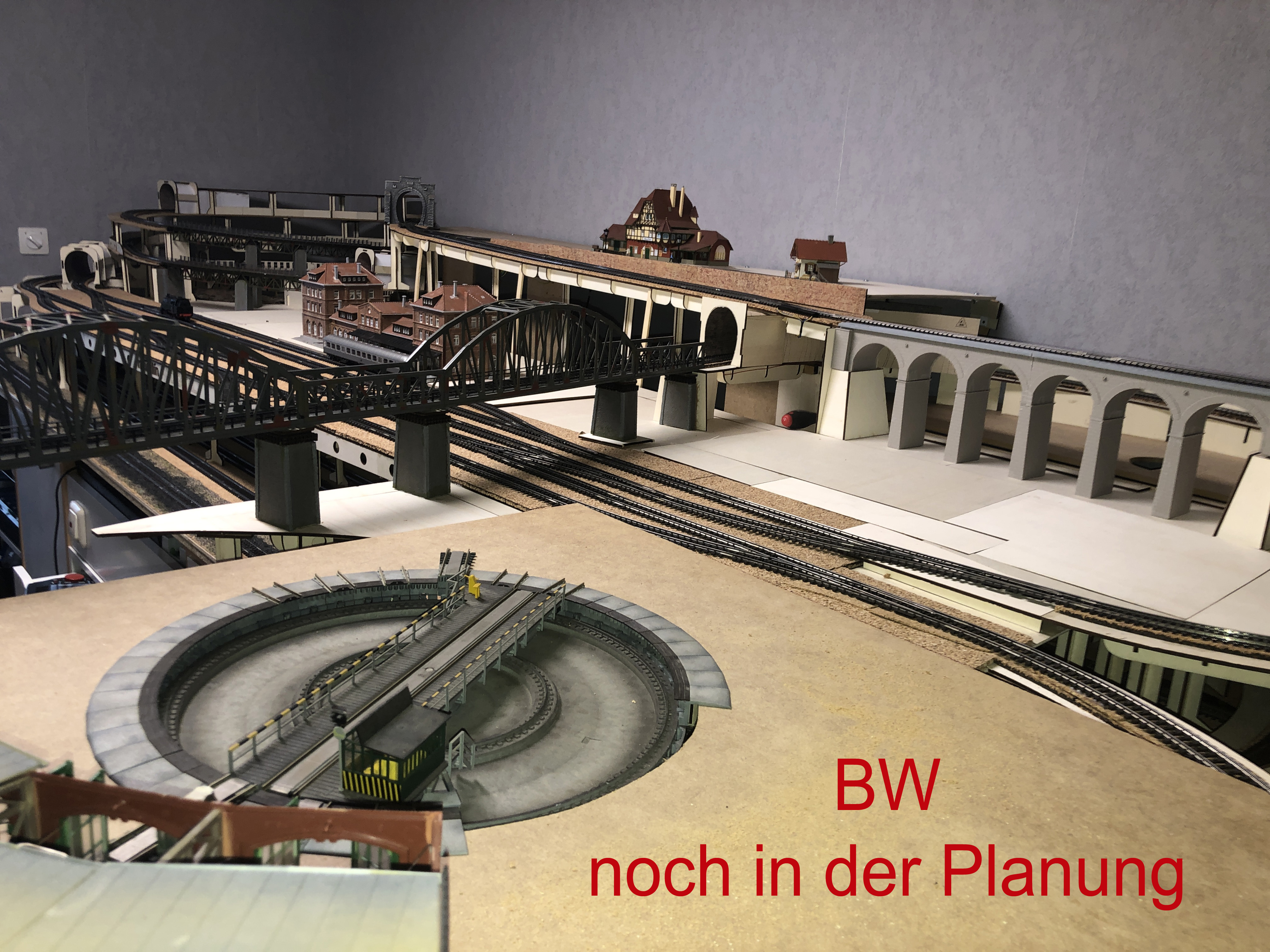

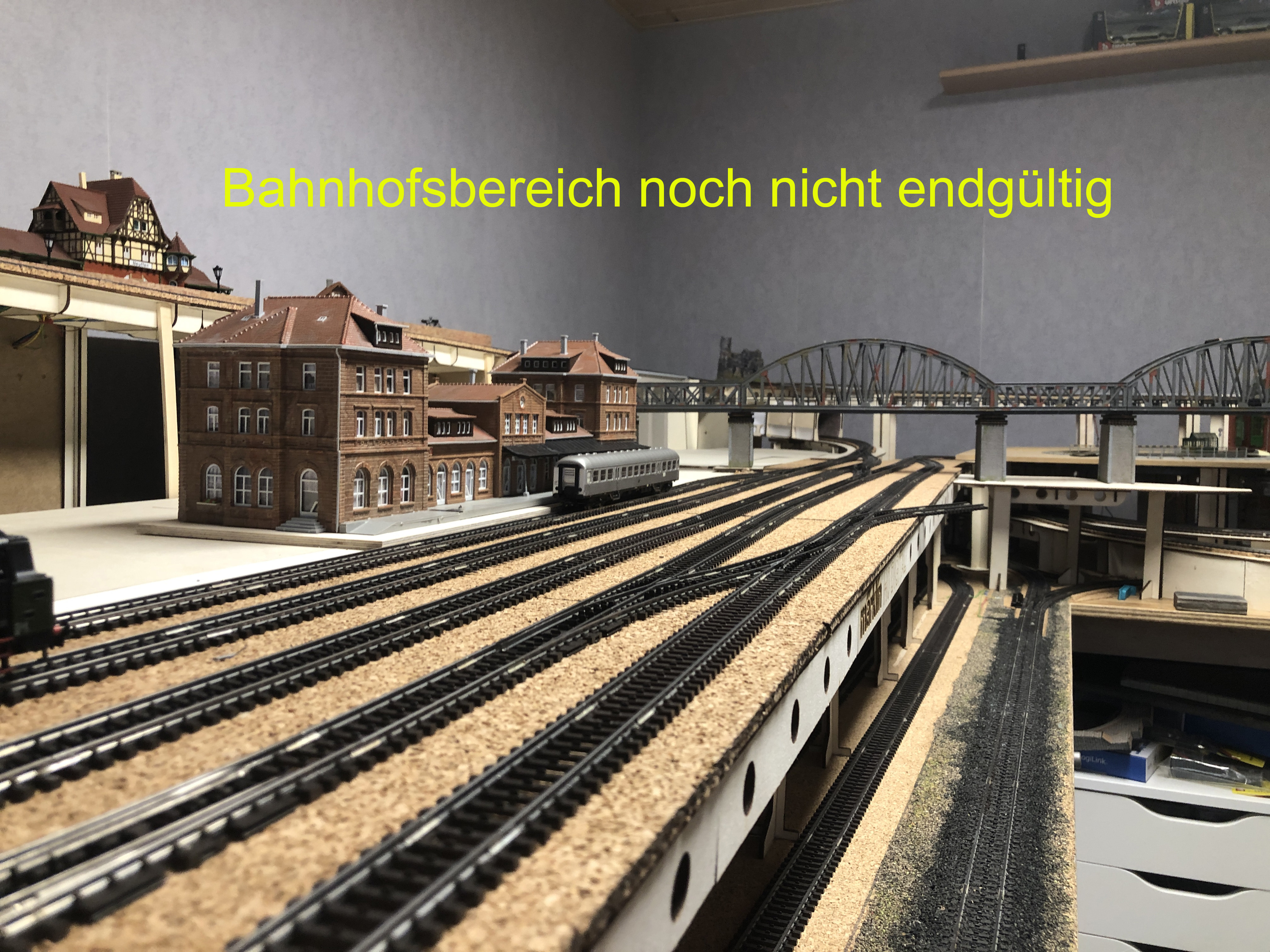

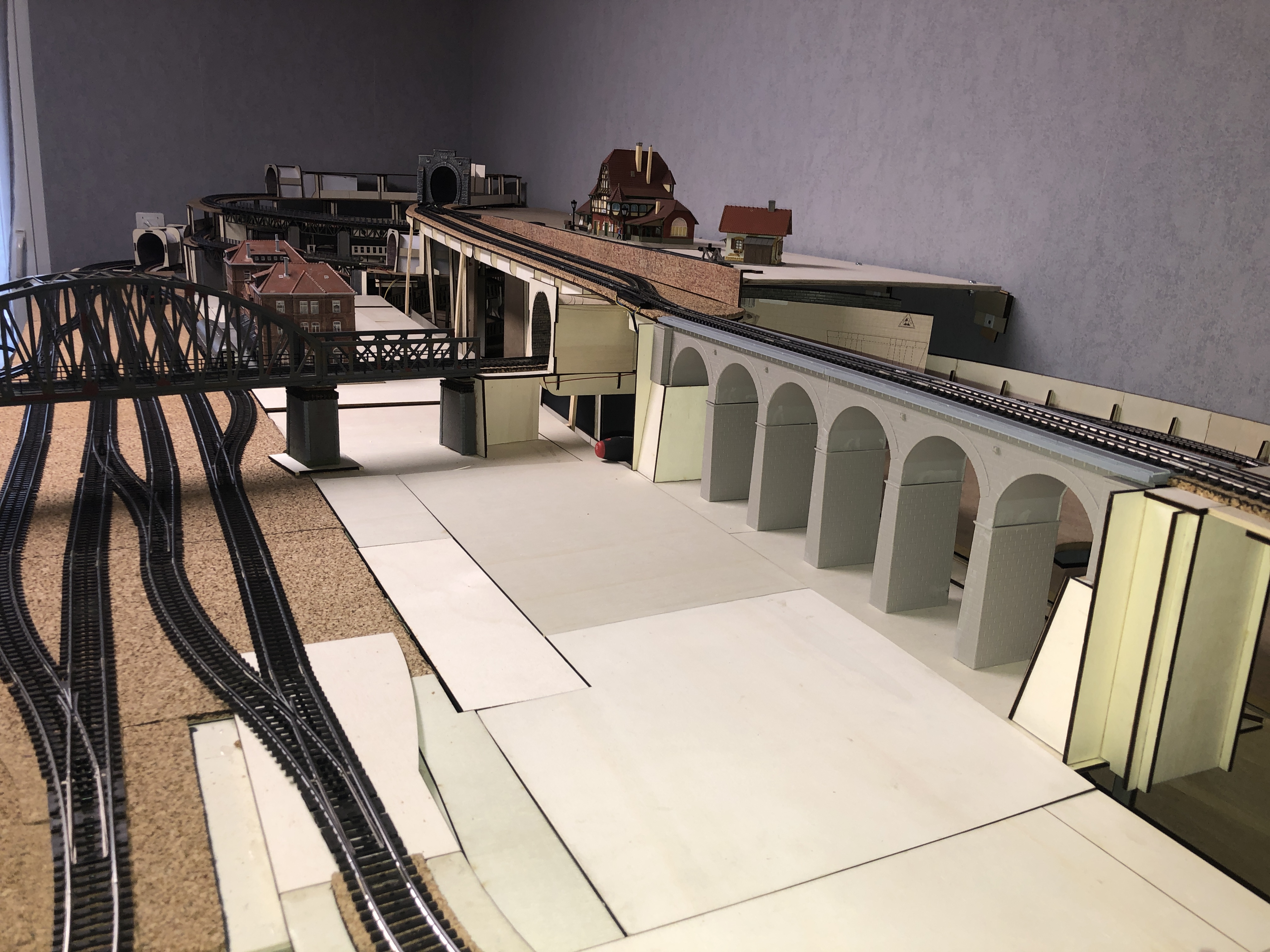

Hier ein Bilder meiner Anlage:

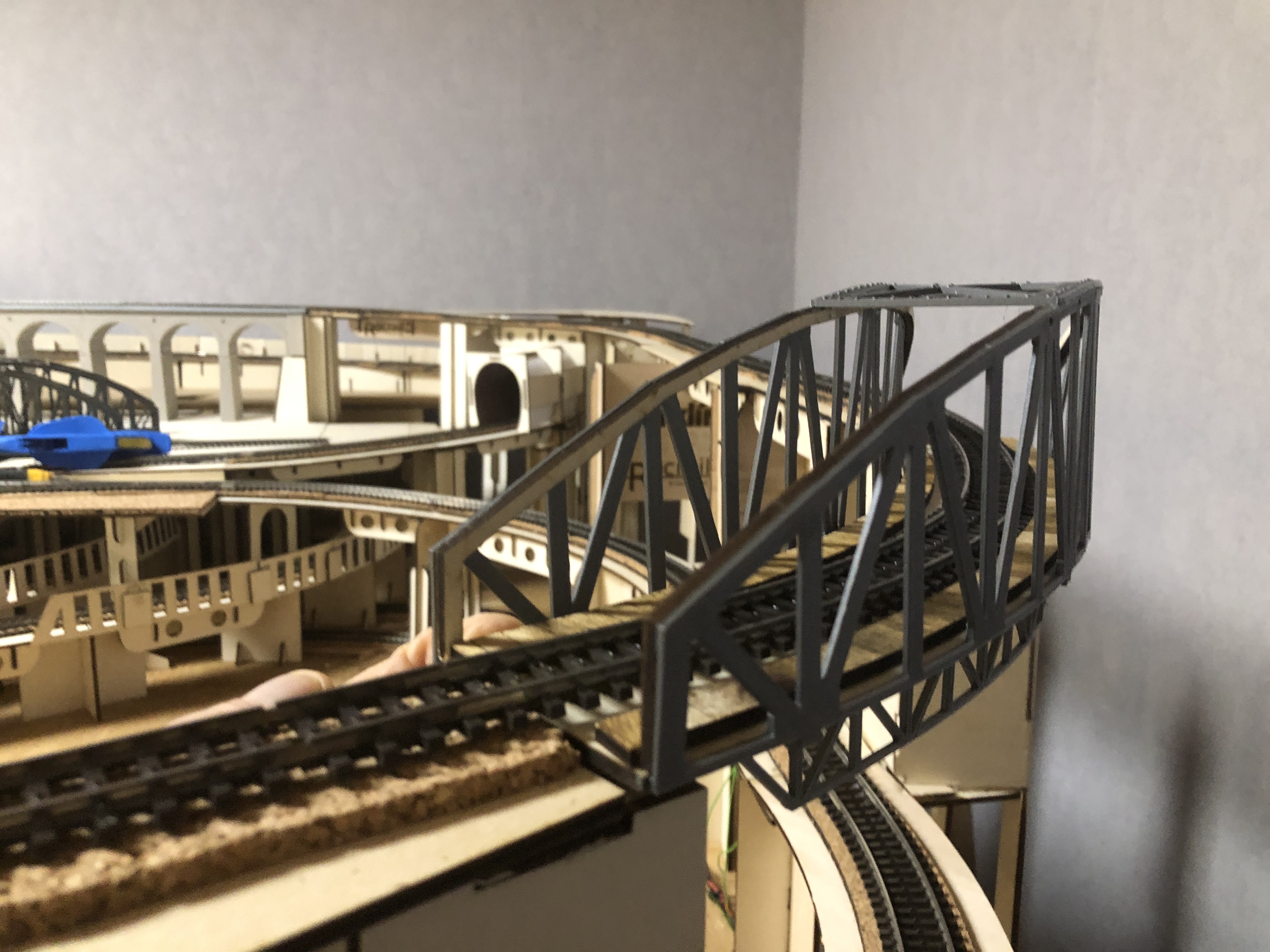

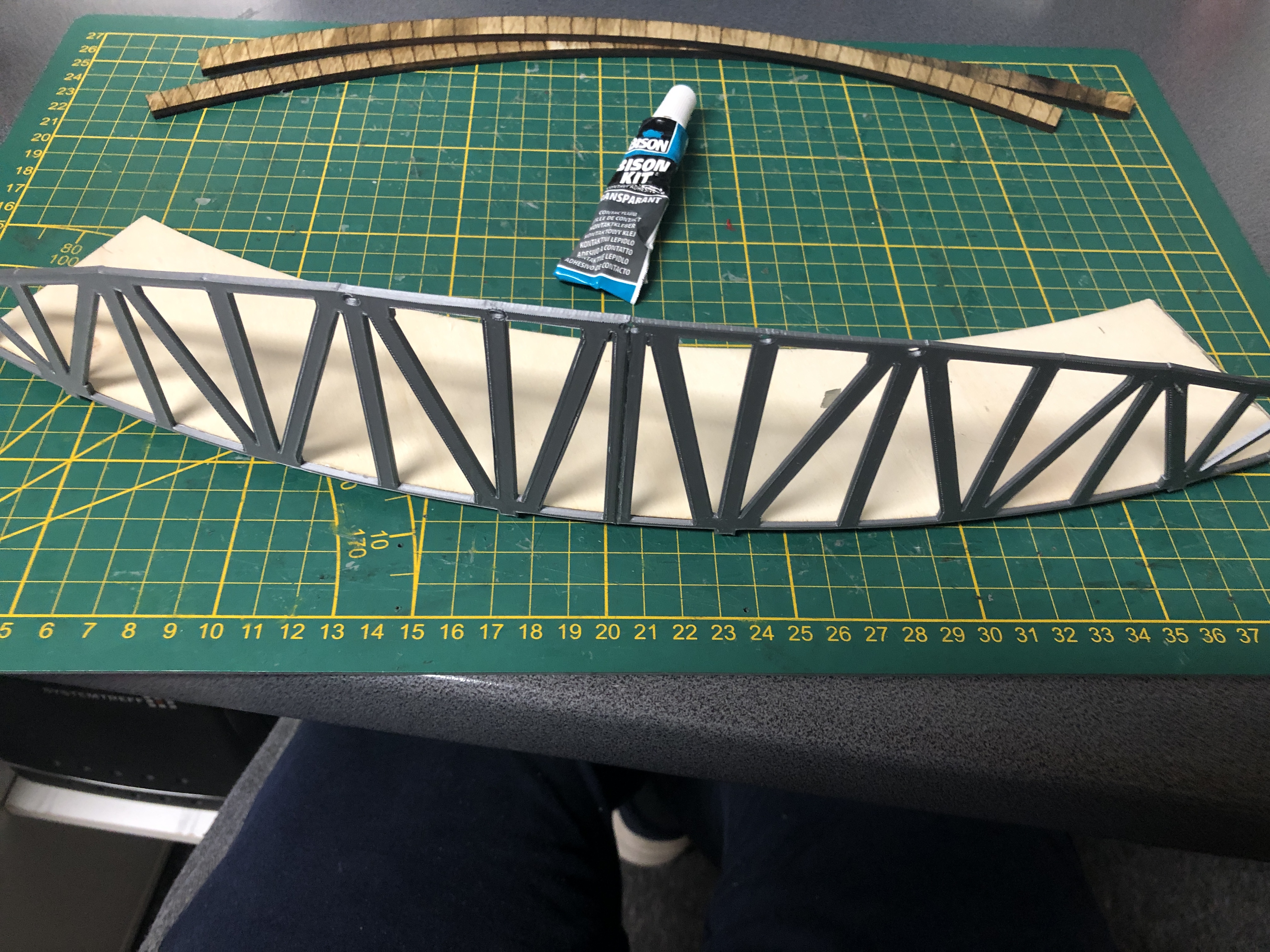

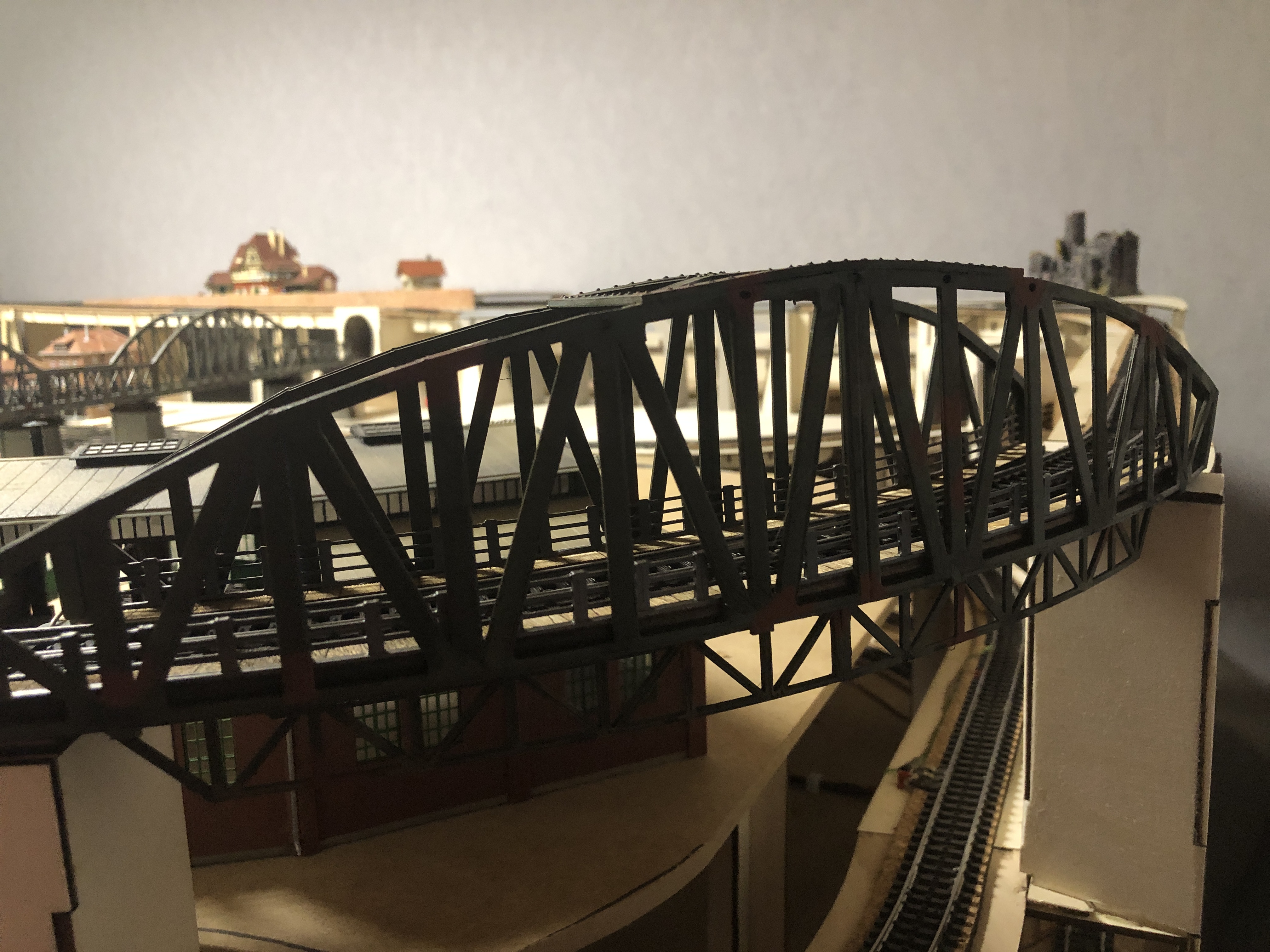

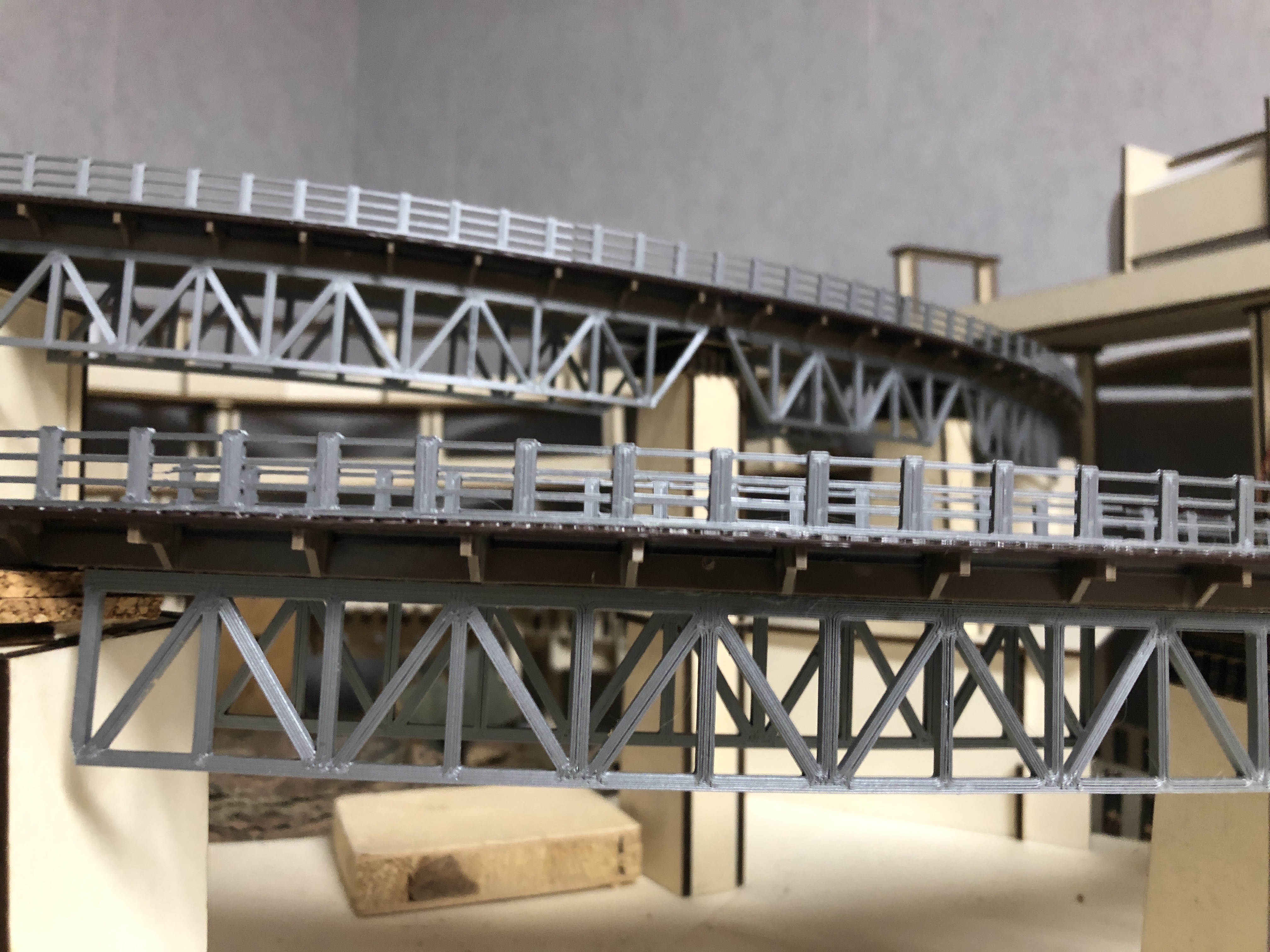

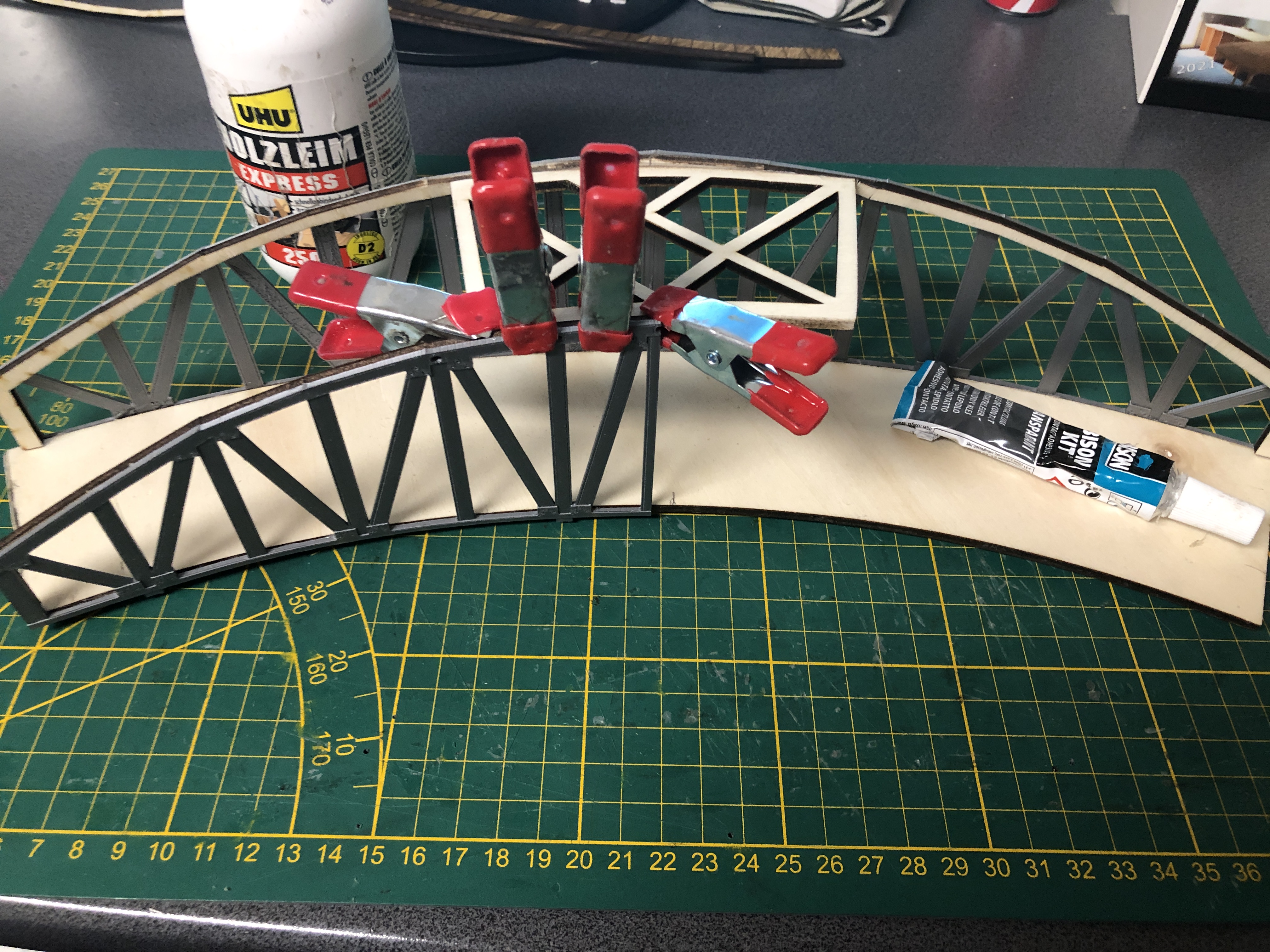

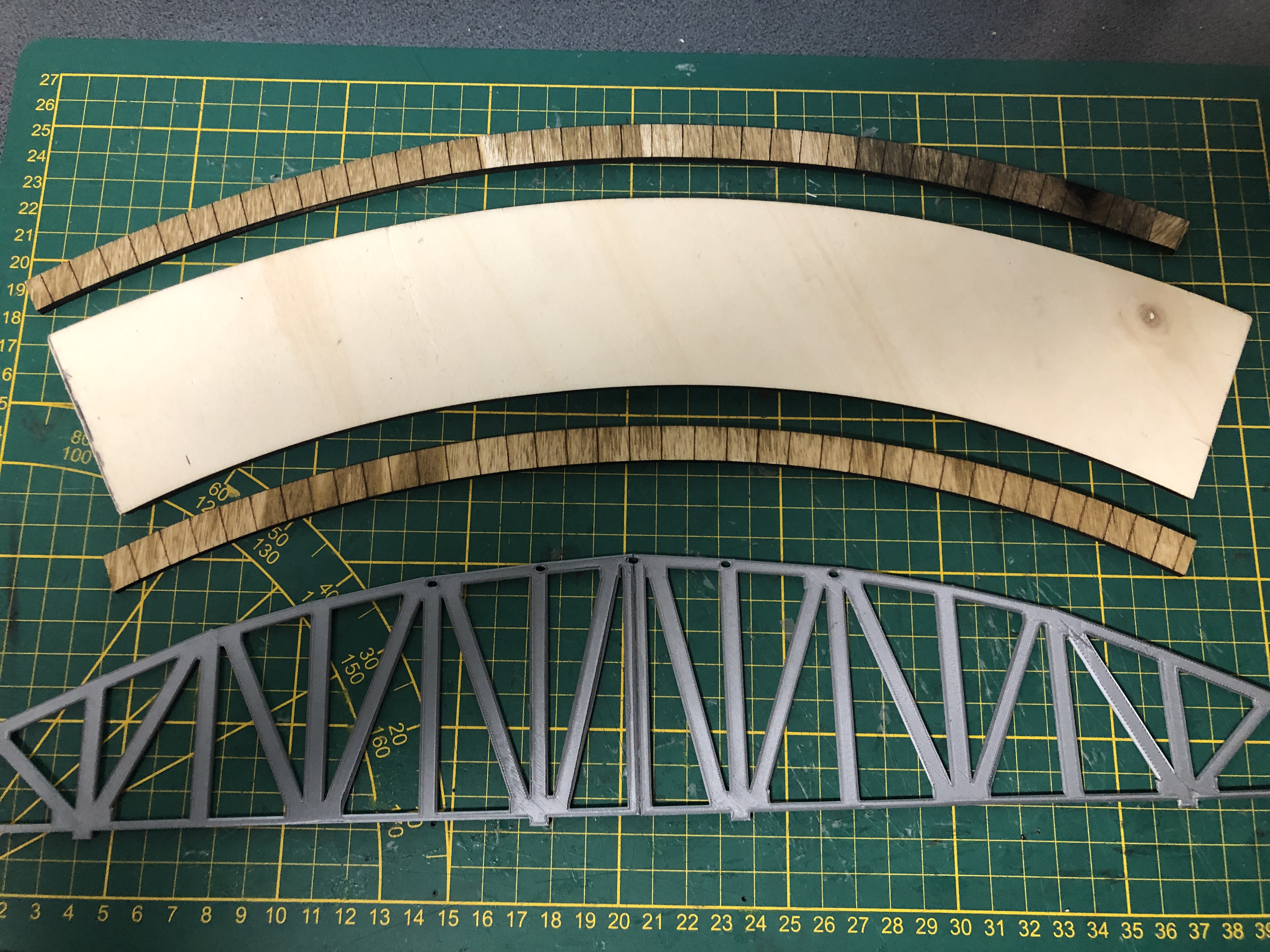

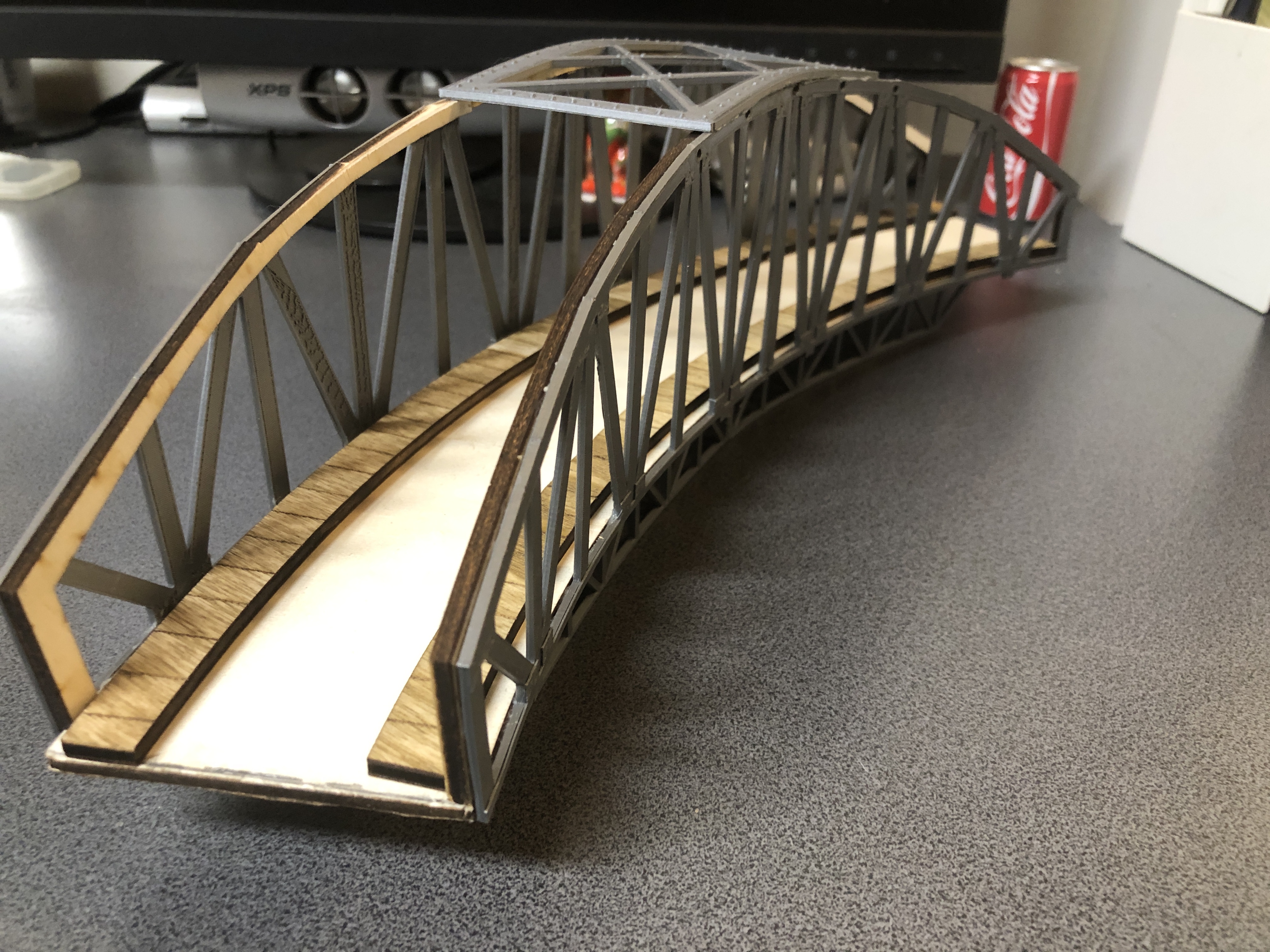

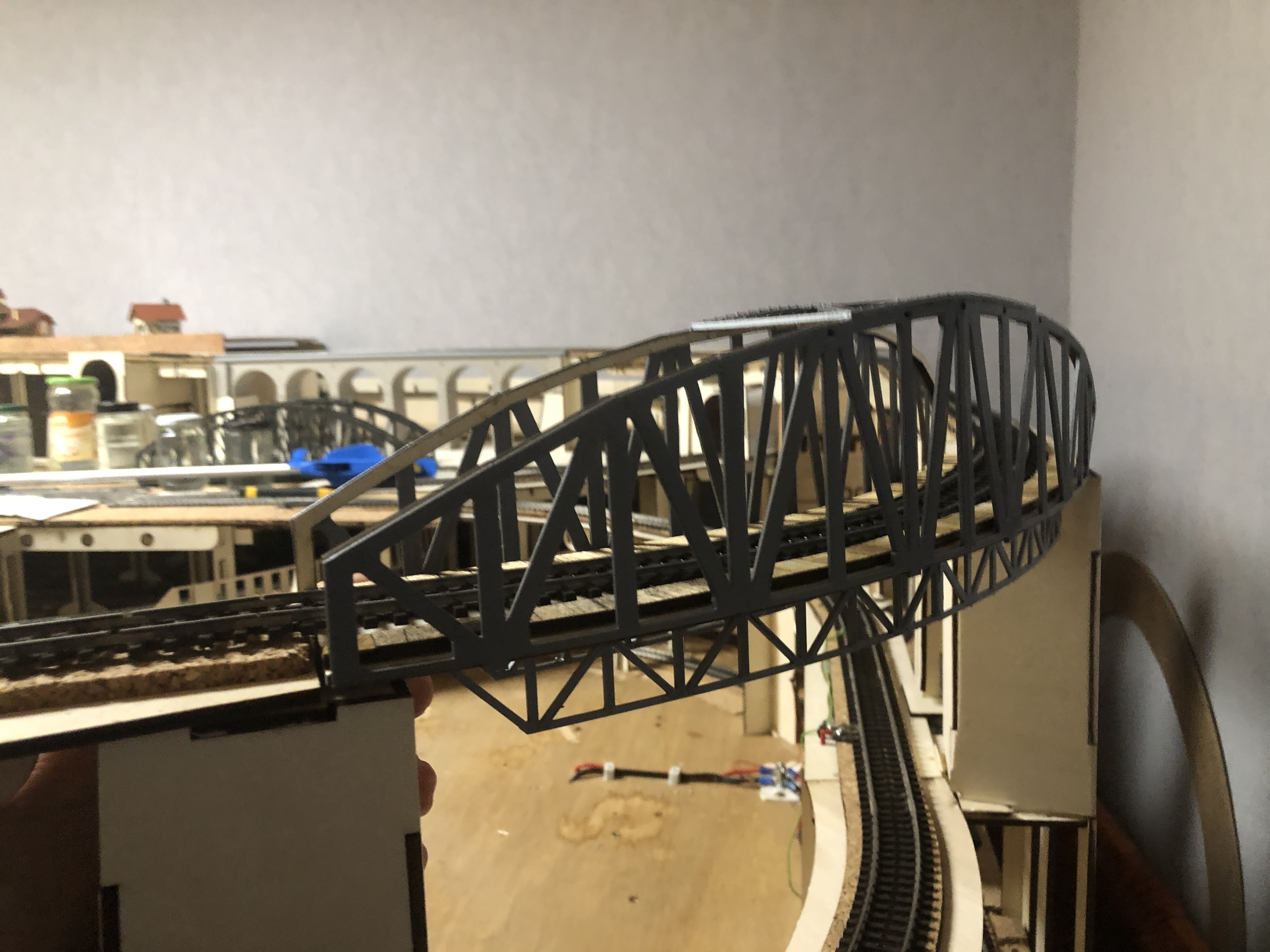

Brücke Selbstgebaut -

Eine Mischung aus Lasercut und 3D Druck

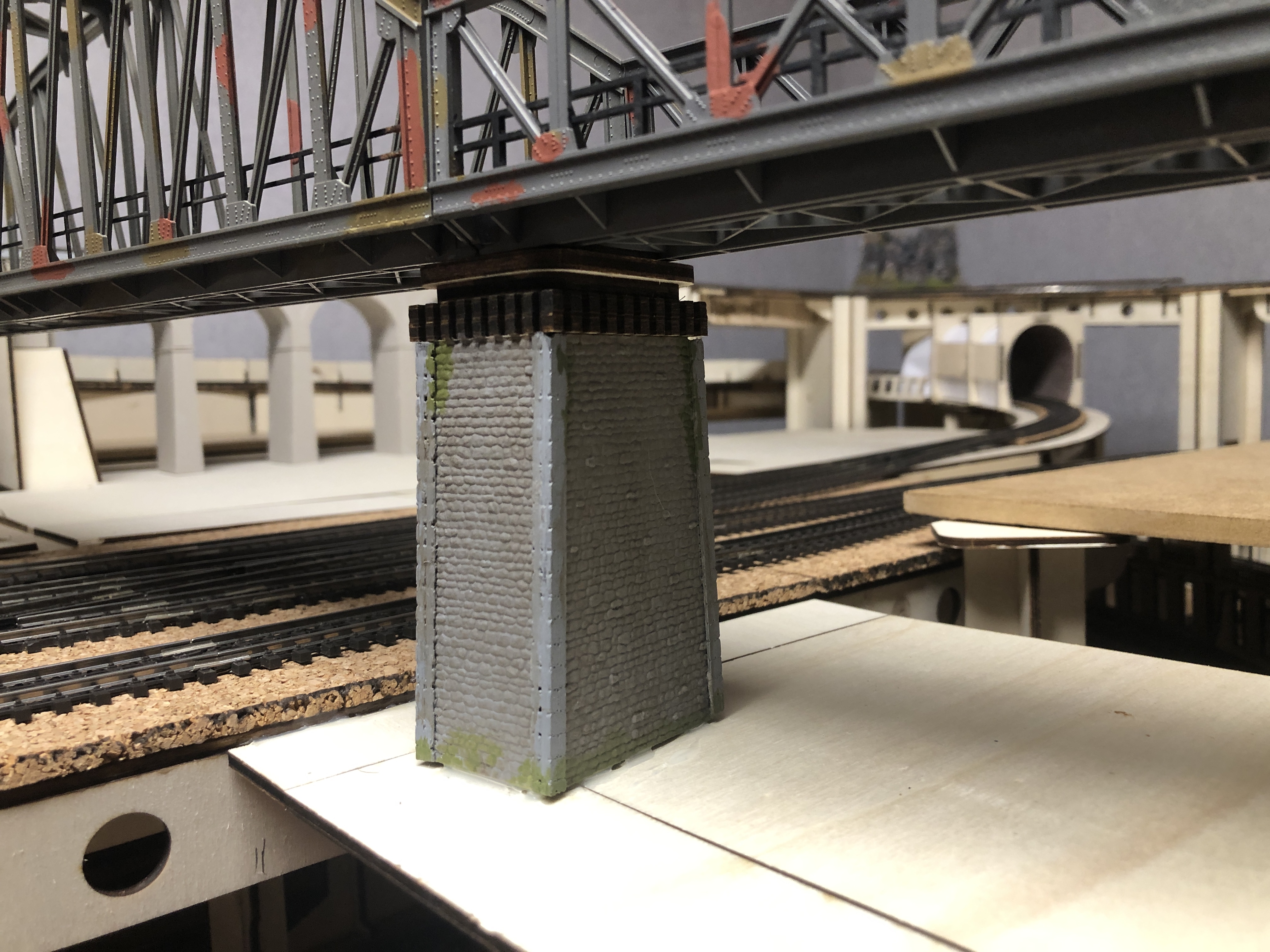

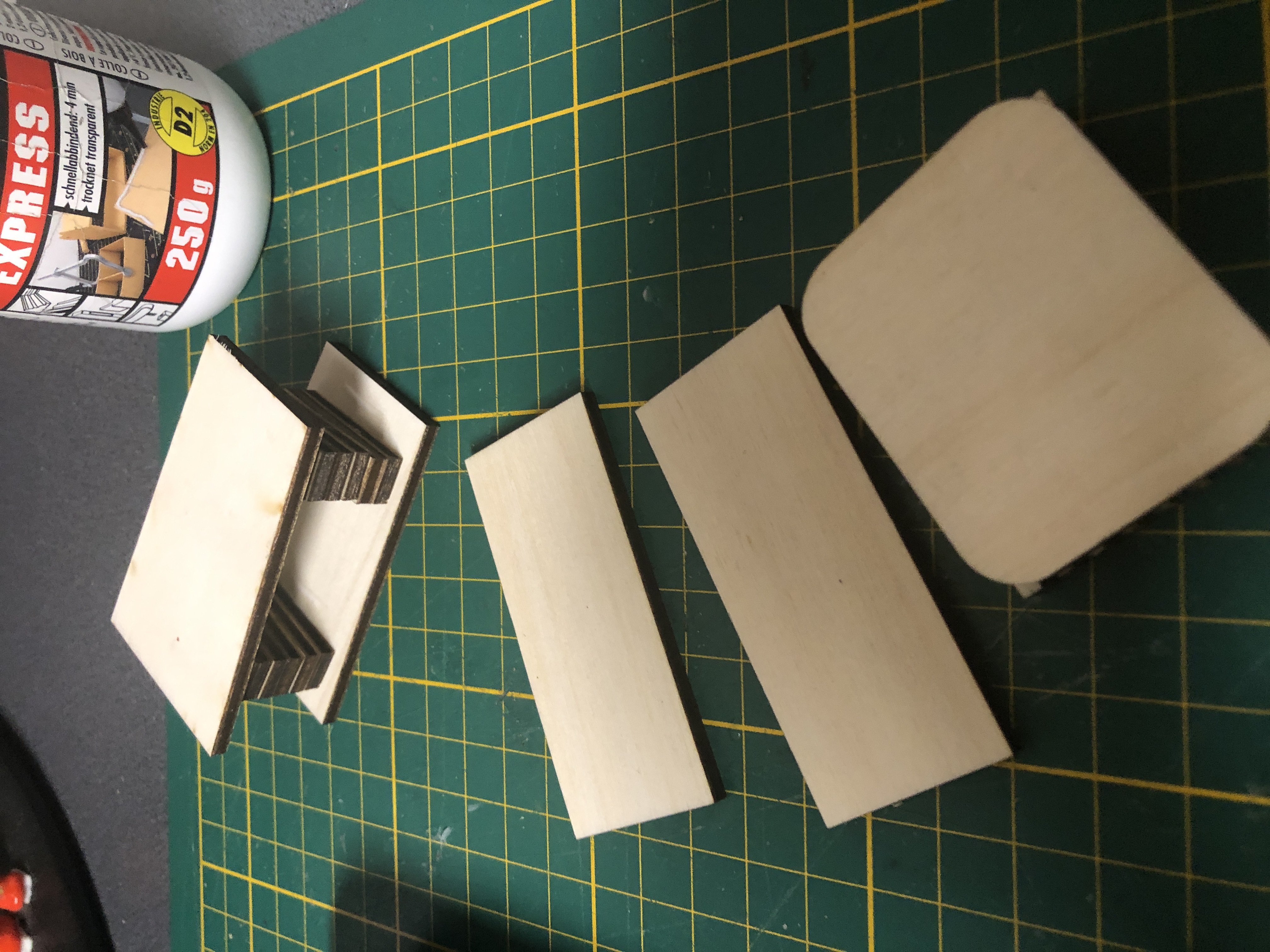

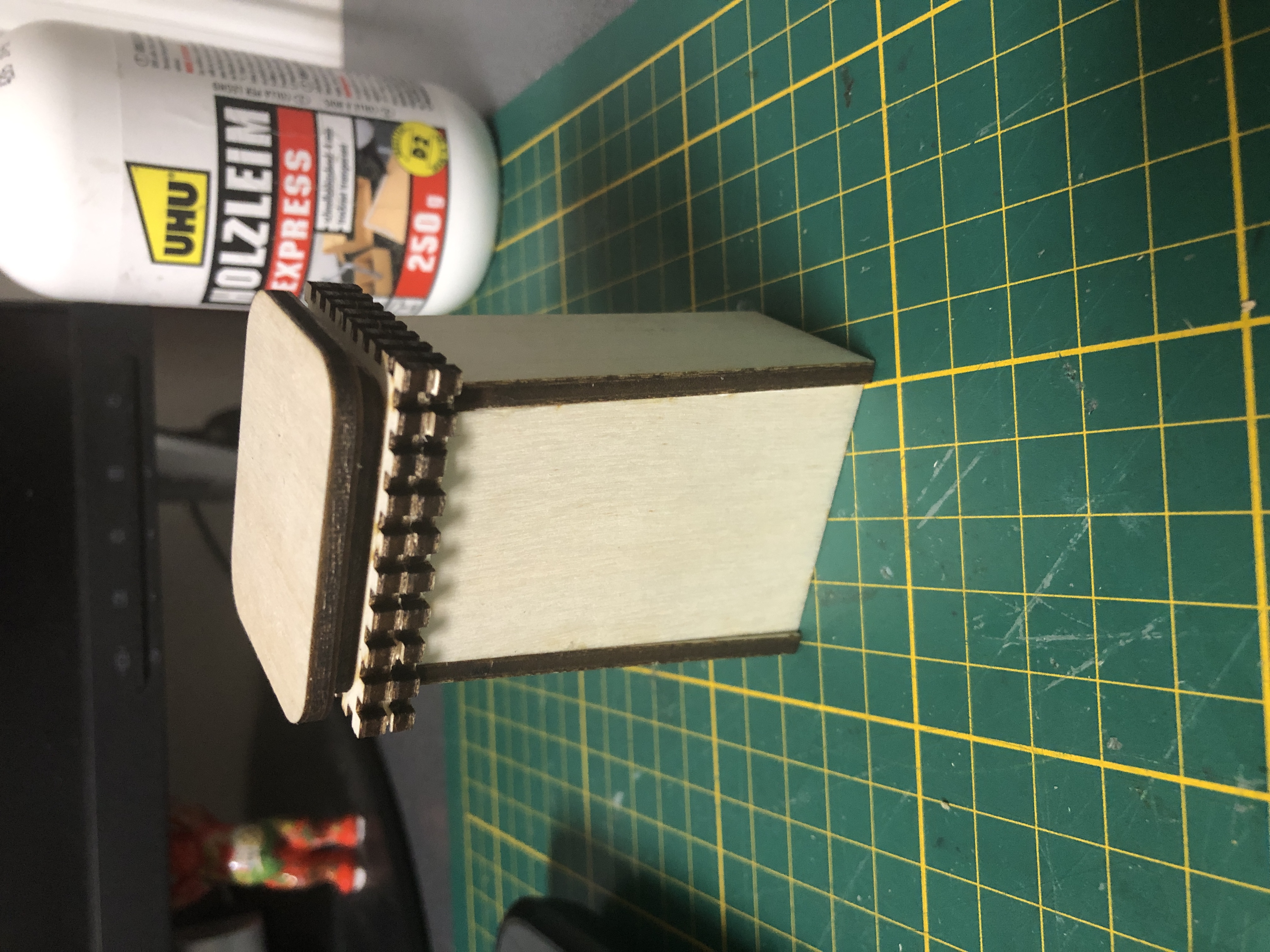

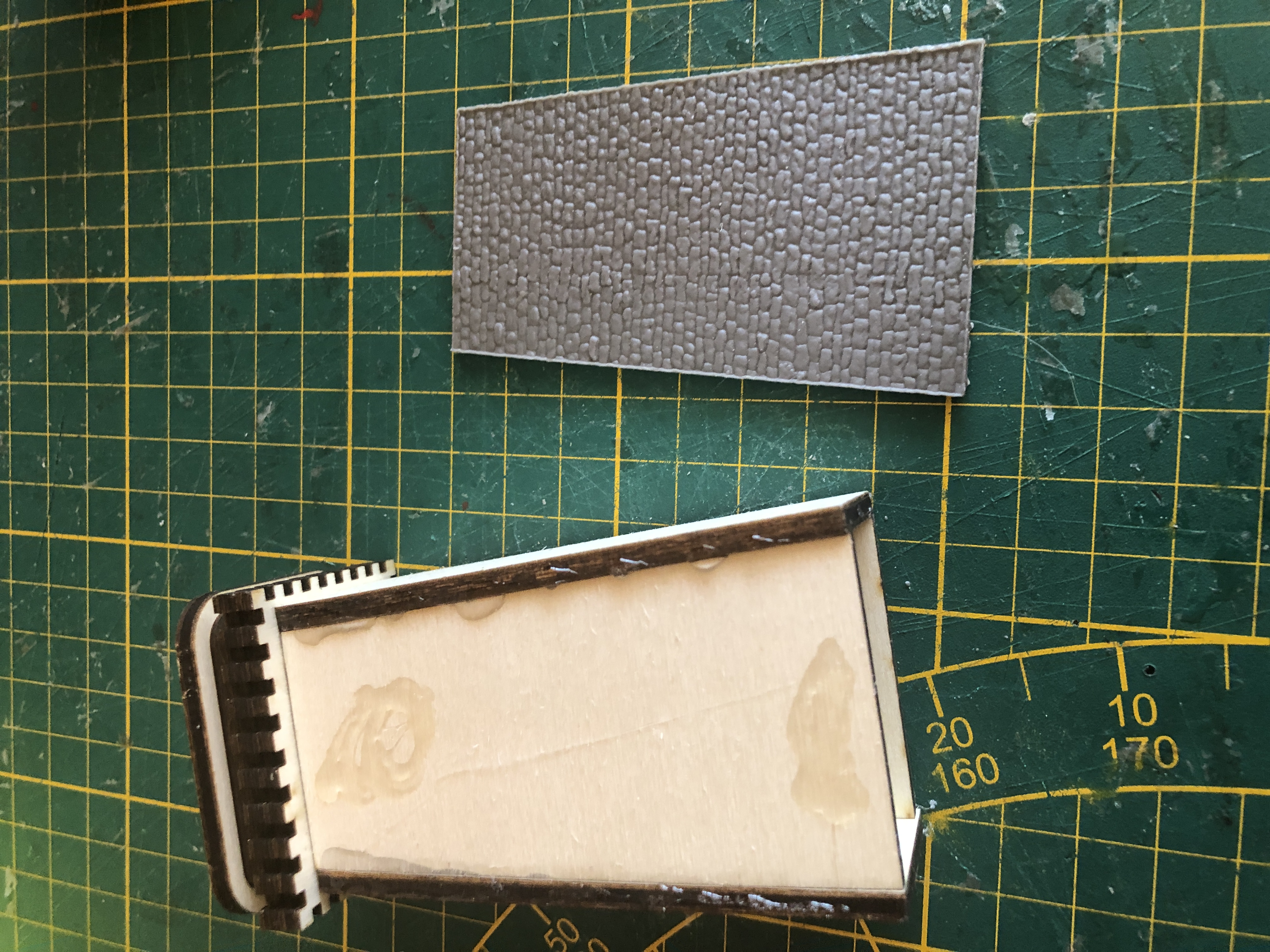

Und die Brückenpfeiler sind auch selbst gemacht:

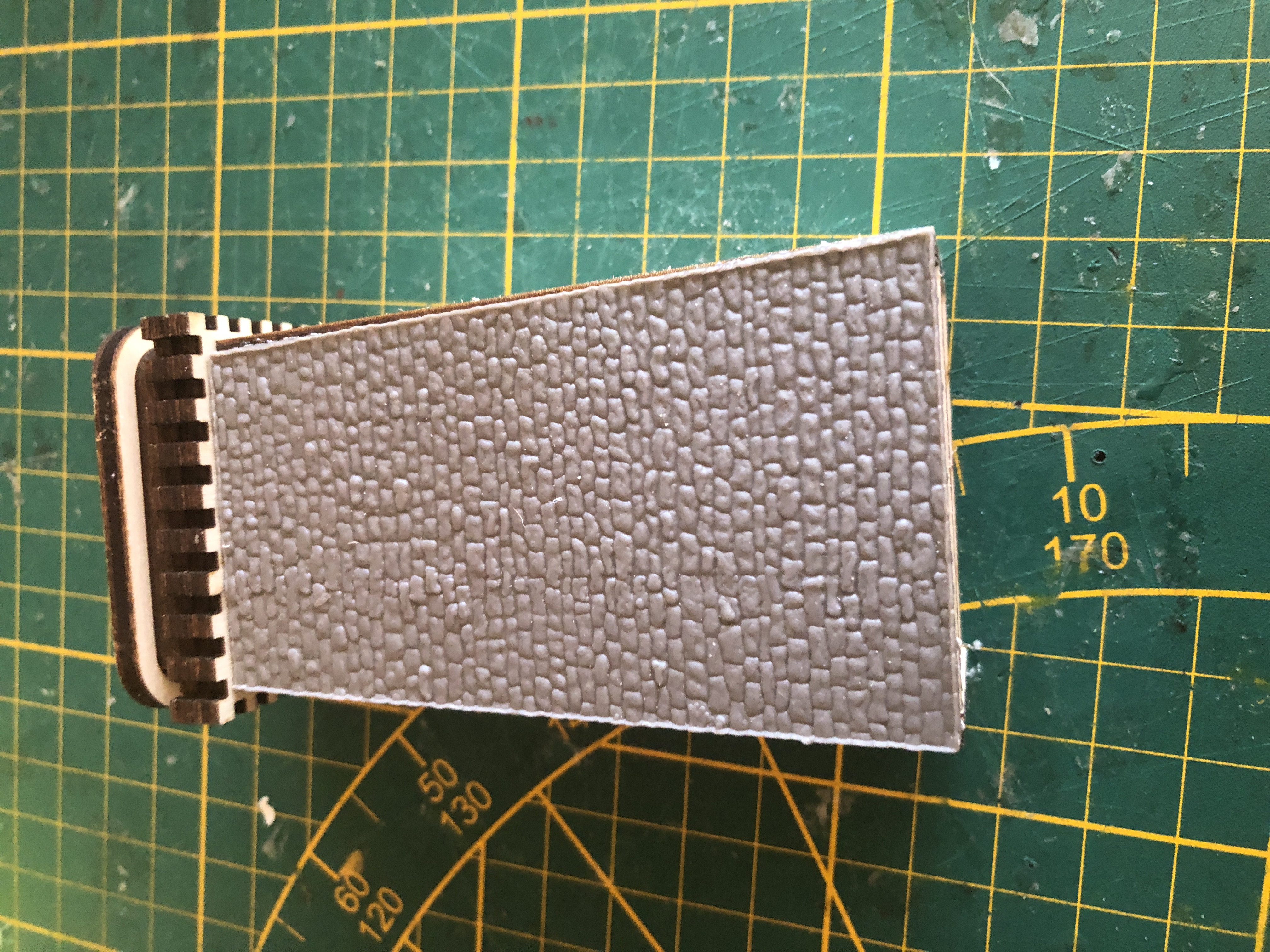

Auhagen Kunststoff Steinplatte ebenfalls mit dem Laser geschnitten

Die Ecken wurden mit dem 3D-Drucker gedruckt

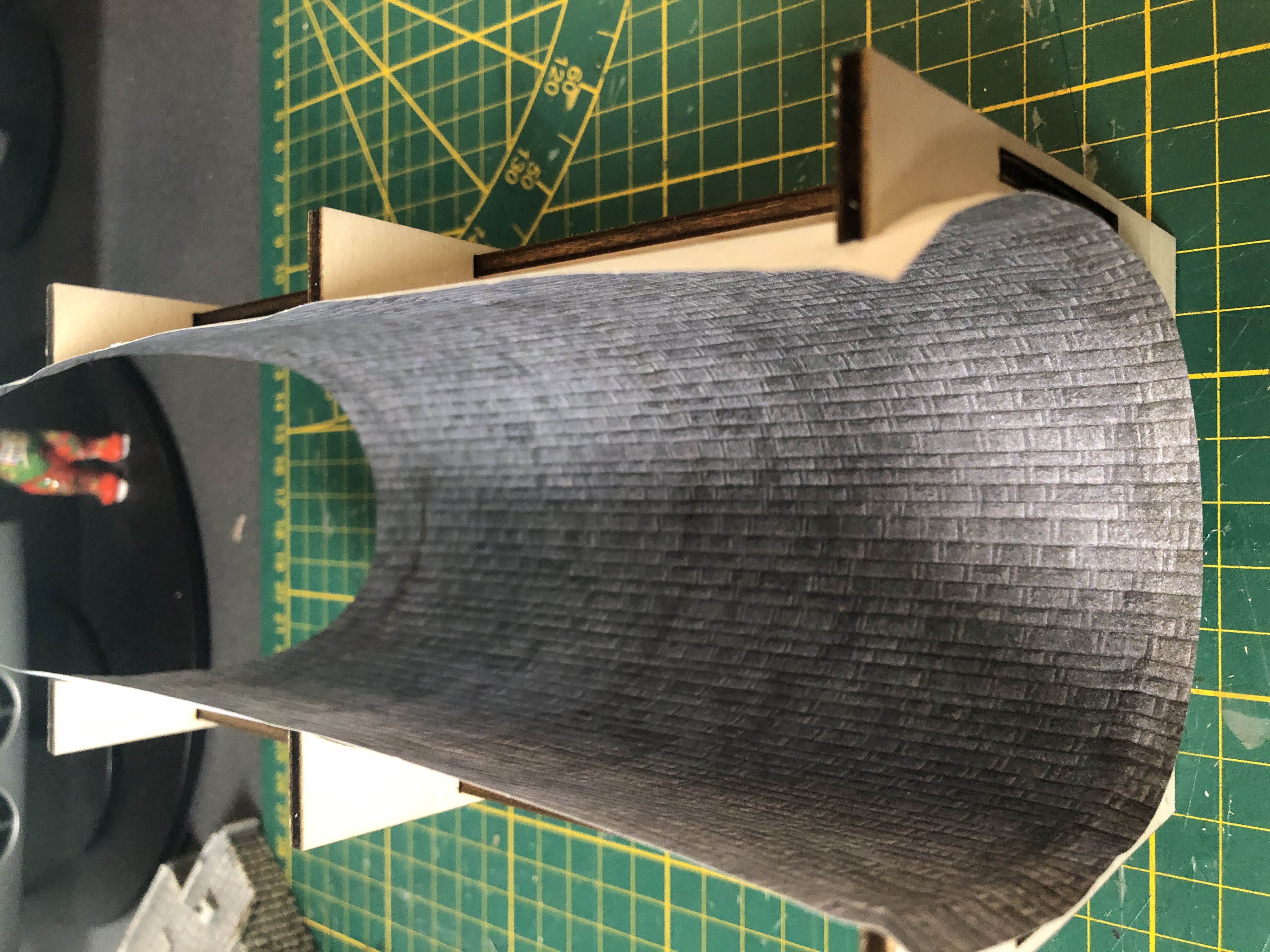

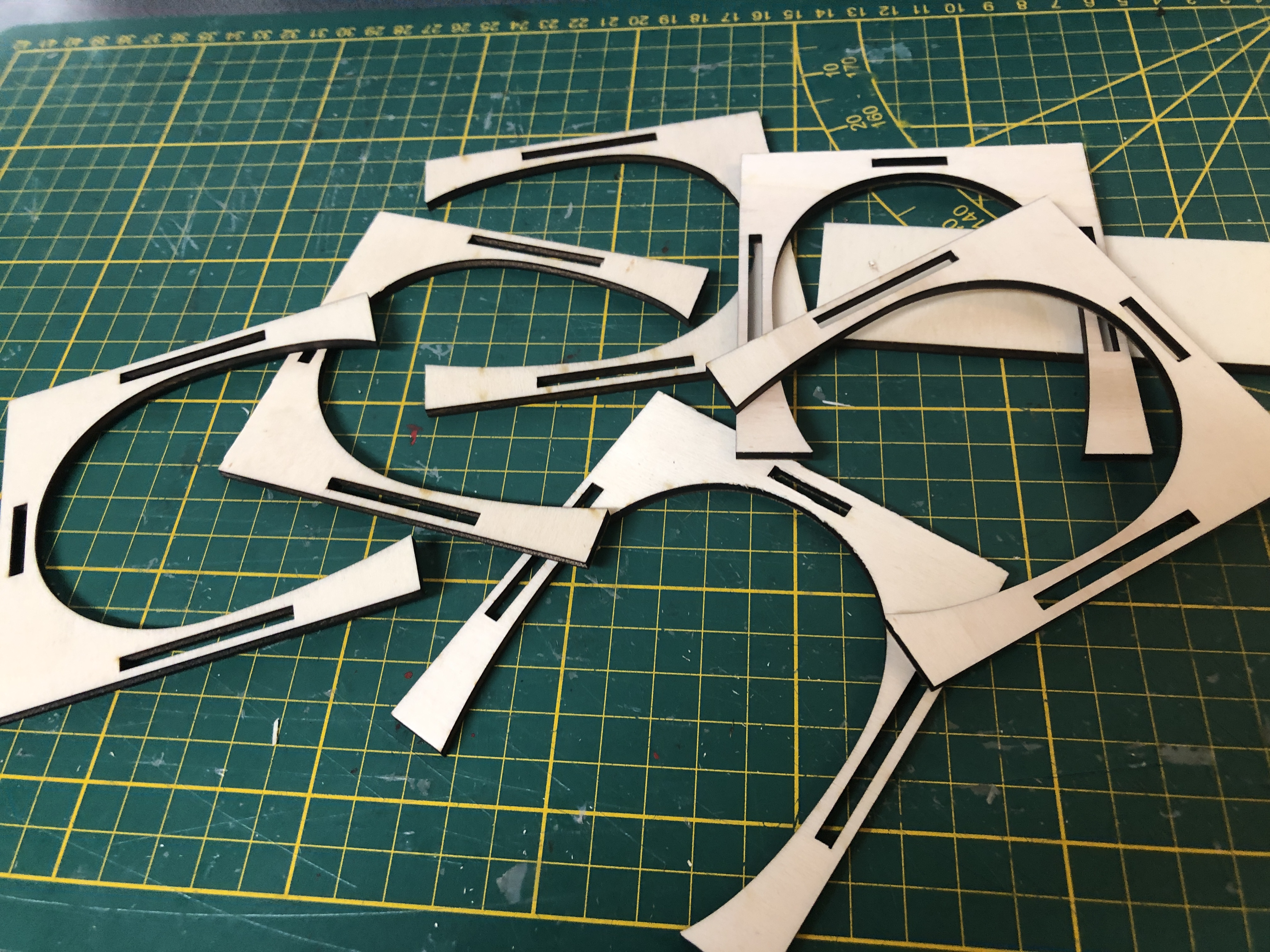

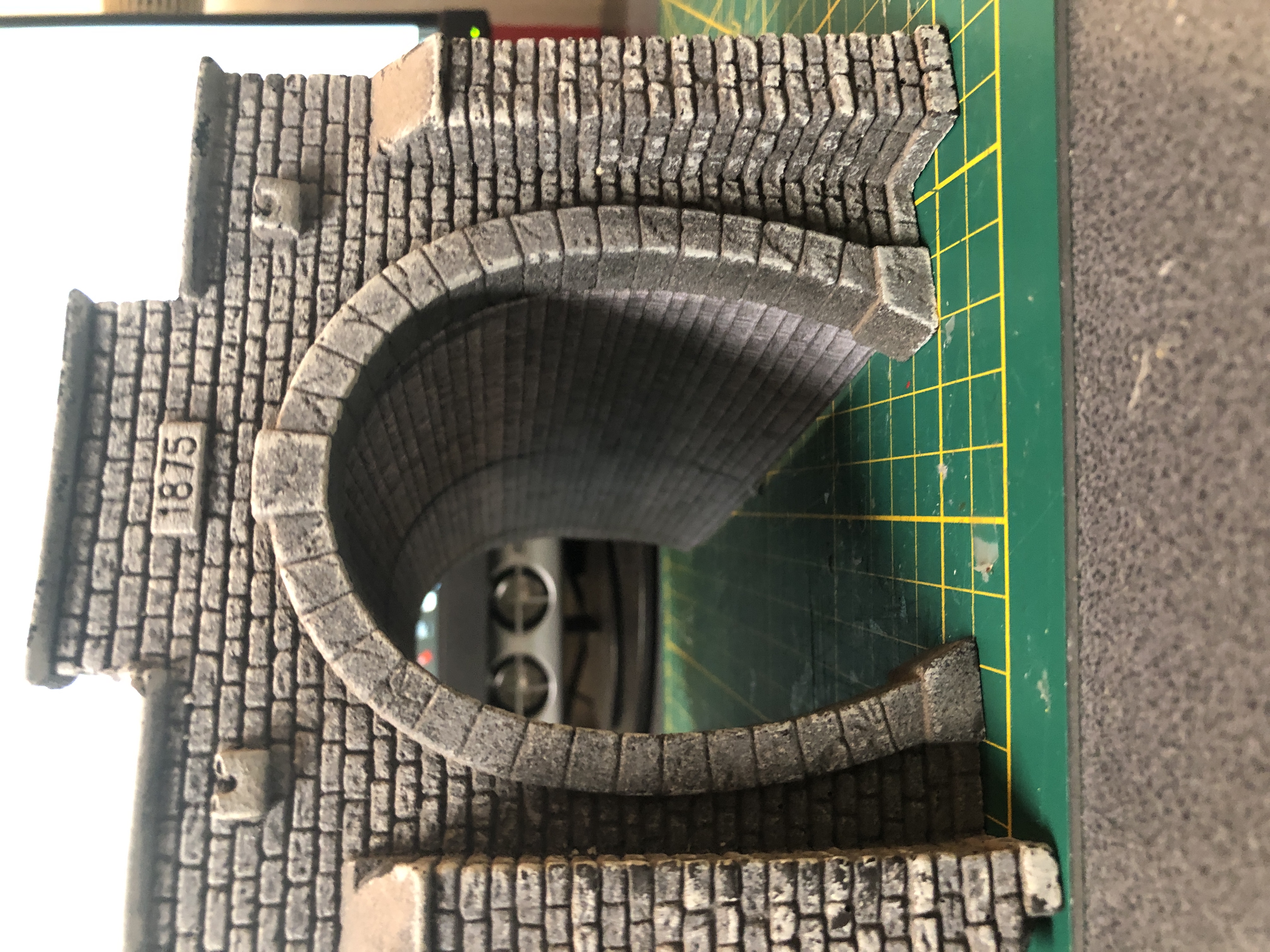

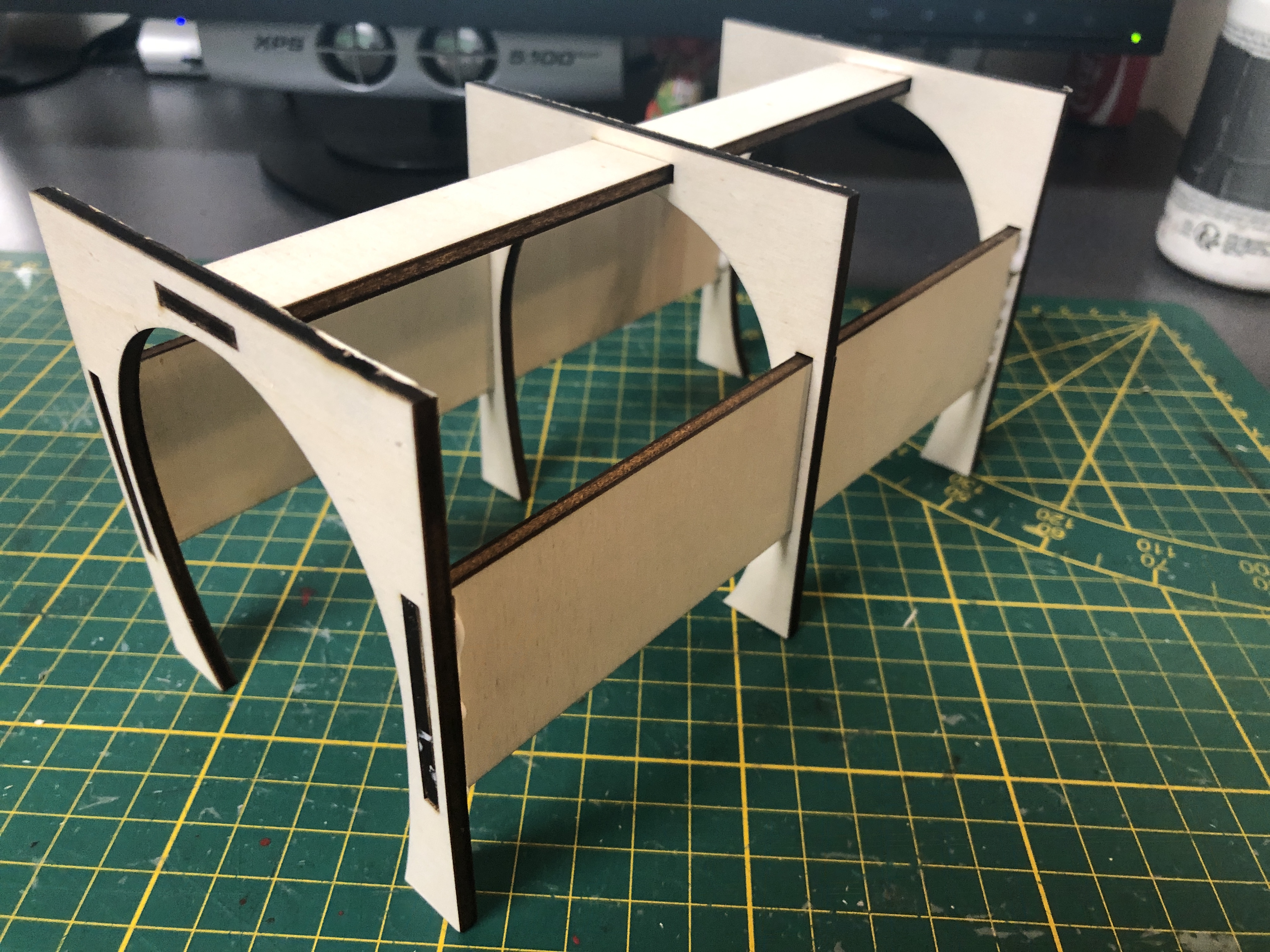

Tunneleinfahrten:

Das "Steinmuster" wurde auf dem Farbdrucker auf 160g Papier selbst gedruckt

Weiter mit Teil 2
