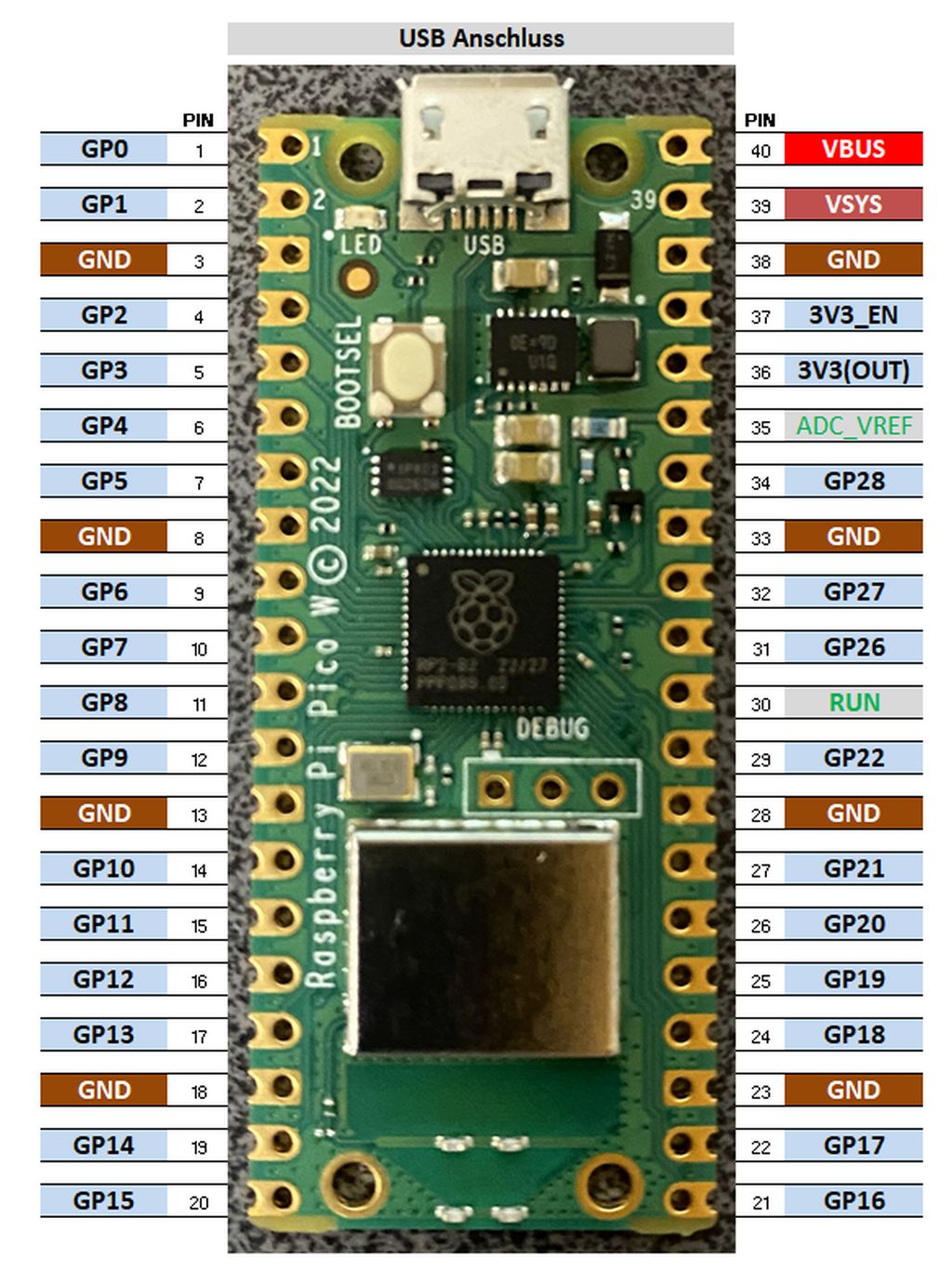

Raspberry PICO W - Pinbelegung
Über VSYS und GND kann die 5V Spannung direkt angelegt werden.
ACHTUNG!!! Die Spannung an VSYS darf 5,5V nicht übersteigen !!!
Erklärung:
Grundsätzlich ohne zusätzliche Außenbeschaltung startet das PICO W über PIN 39 (VSYS) in einem Spannungsbereich zwischen 1,8 V und 5,5 Volt. Wobei sichergestellt sein muss, das die Eingangsspannung an diesem Pin 39 niemals 5,5 Volt überschreiten darf.
Wenn du das WLAN aktivierst und nutzen willst, muss die Spannung an Pin 39 mind. 2,8 Volt betragen.
Dieser Spannungsregler auf dem PICO Board kann in der Summe nicht sehr viel Strom für andere über PIN 36 (3V3_OUT) angeschlossene Komponenten liefern. Bei einem normalen PICO ohne "W" sind das in der Summe = PIN 36 + alle als Output genutzten GPIOs von ca. 220 mA !!! In der Version "W" mit aktiven WLAN reduziert sich diese "Entnahmefähgkeit" des PIN 36 + alle Output-GPIOs auf 80 mA ! Diese Differenz von knappen 140 mA wird vom WLAN Modul verbraucht.
Wenn du damit, oder somit das PICO auch W über PIN39 betreibst und versorgst, dann steht dir allerdings PIn 40 nicht mehr als 5,0 Volt Output zur Verfügung, denn das zurückfließen einer Spannung von Pin39 in Richtung Pin40 und dem µUSB Connnector wird durch eine kleine Diode D1 ( auf dem Schaltplan ) verhindert. Ebenso ist es nicht ratsam eine von 5,0 Volt ( 4,8 bis 5,2 Volt ) abweichende Spannung an Pin39 anzulegen und gleichzeitig die USB Verbindung zu nutzen.
Quelle Erklärung: Raspberry Forum
