Arcadenwand als Abschluss zum Schattenbahnhof
Als nächstes widmen wir uns der Arcade, die den 11-gleisigen Schattenbahnhof vom Durchgangsgleis trennt. Die Wand wurde mit dem Laser Cutter aus 4mm Sperrholz geschnitten und montiert. Zusätzlich wurden wurden Teile im 3D Drucker gedruckt und an der Wand angebracht. Die Druckdateien findet Ihr wie immer am Ende des Berichtes. Diesesmal kam mein neuer 3D DRucker Anycubic Kobra S1 mit dem 4 Farb ACE Pro zum Einsatz. Somit konnte ich die 3D Teile bereits farbig drucken.
Insgesamt wurde die Wand in drei Teile ausgeführt und ist besonders im vorderen "geraden" Bereich zum abnehmen, damit man immer noch von vorne an den Schattenbahnhof dran kommt. Im übrigen ist der Schattenbahnhof von hinten und von oben, wenn man die Stadt herausnimmt, zugänglich.

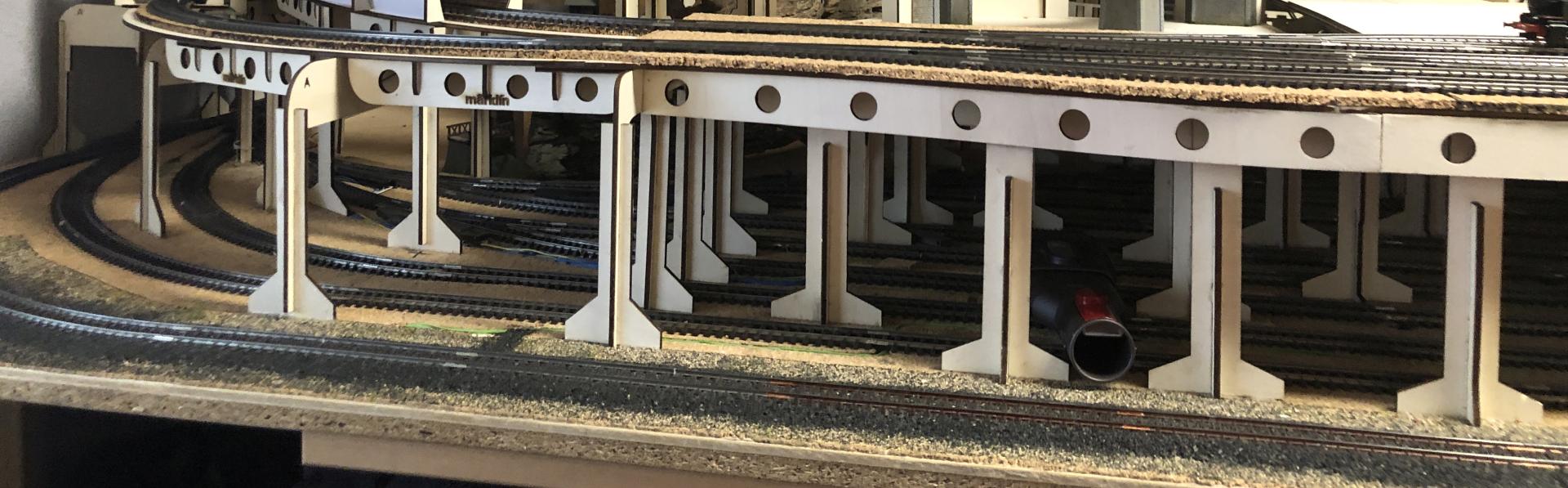

Als erstes Bild seht Ihr die Ausgangs-Basis. Noch freier Blick auf den 11 Gleisigen Schattenbahnhof.

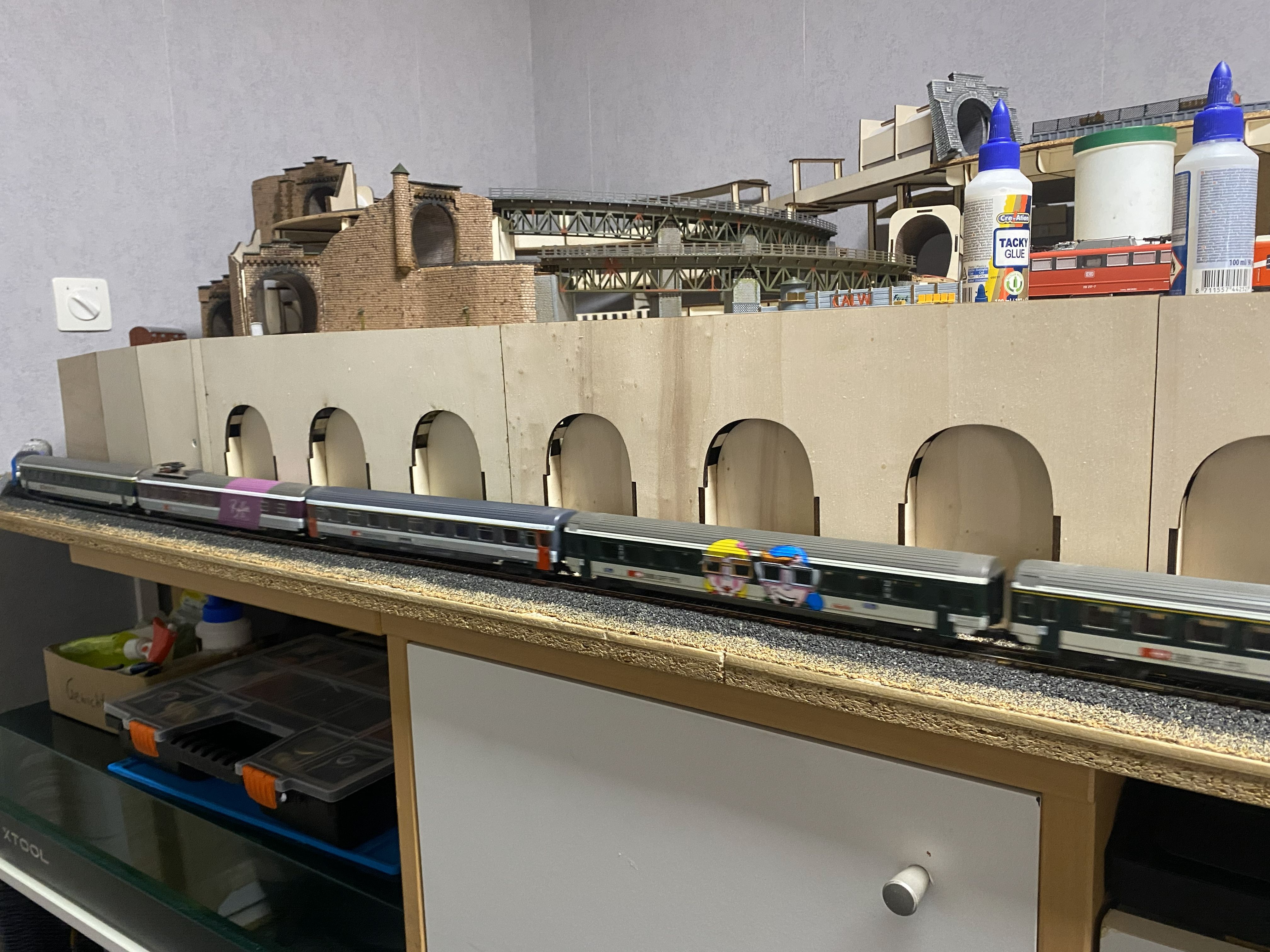

Wie Eingangs beschrieben, wurde die Wand aus 4mm Sperrholz angefertigt. Die Arcaden Ausschnitte wurden dabei um ca. 14mm nach hinten versetzt.

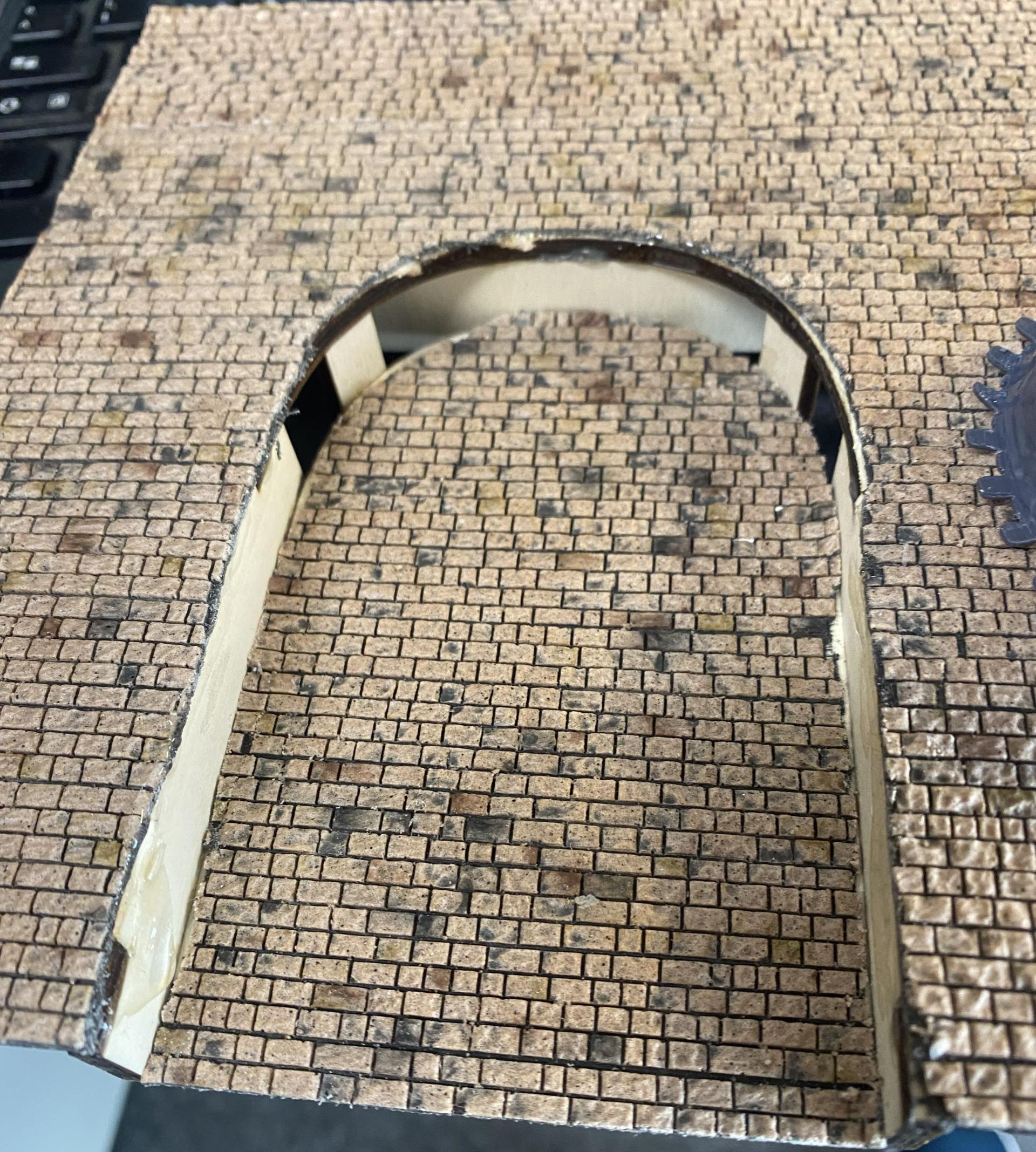

Die Arcaden wurden mit Steinplatten von CH-Kreativ beklebt. Bei sauberen Schnitt, konnten die Auschnitte wieder für hinten verwendet werden.

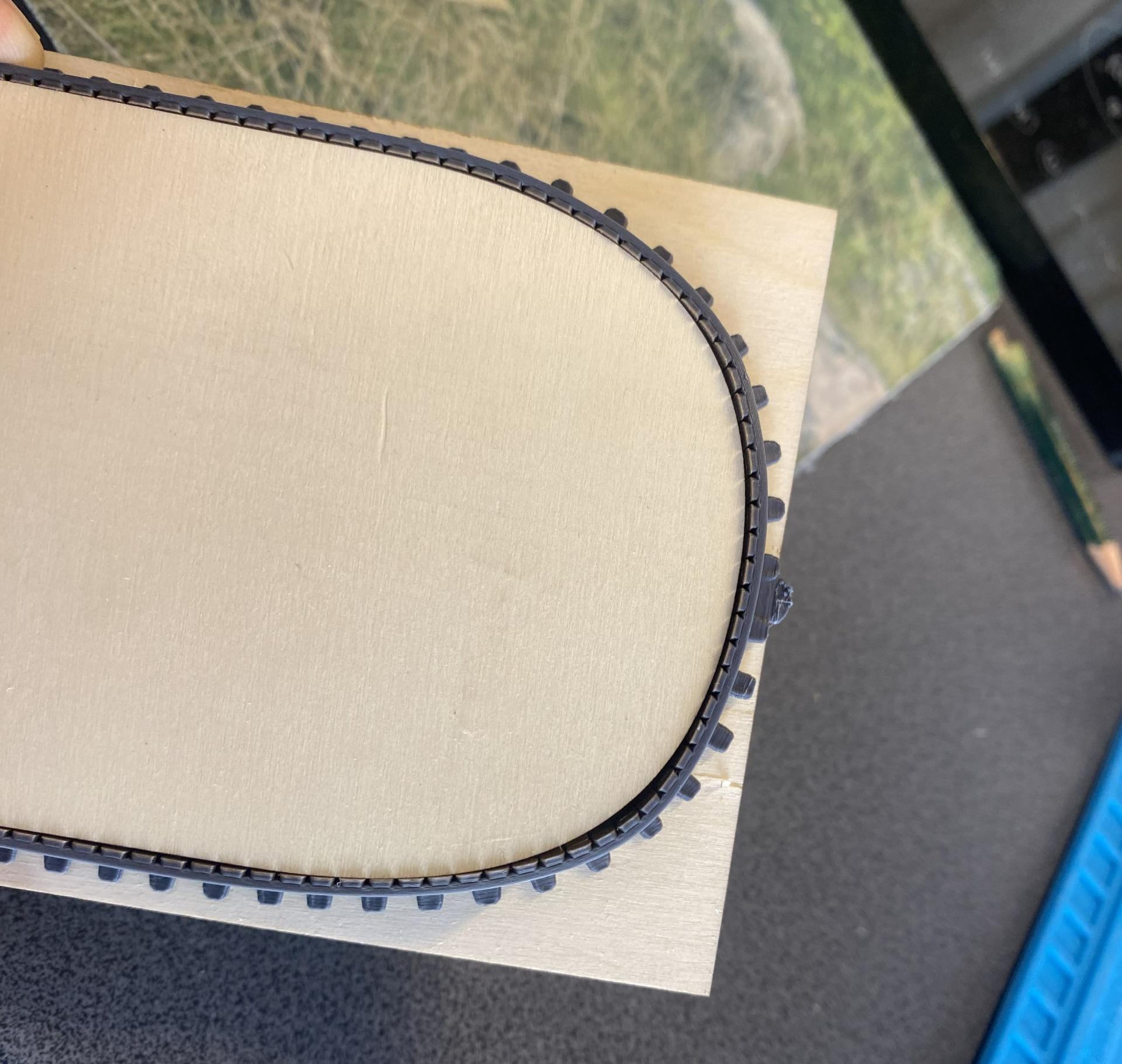

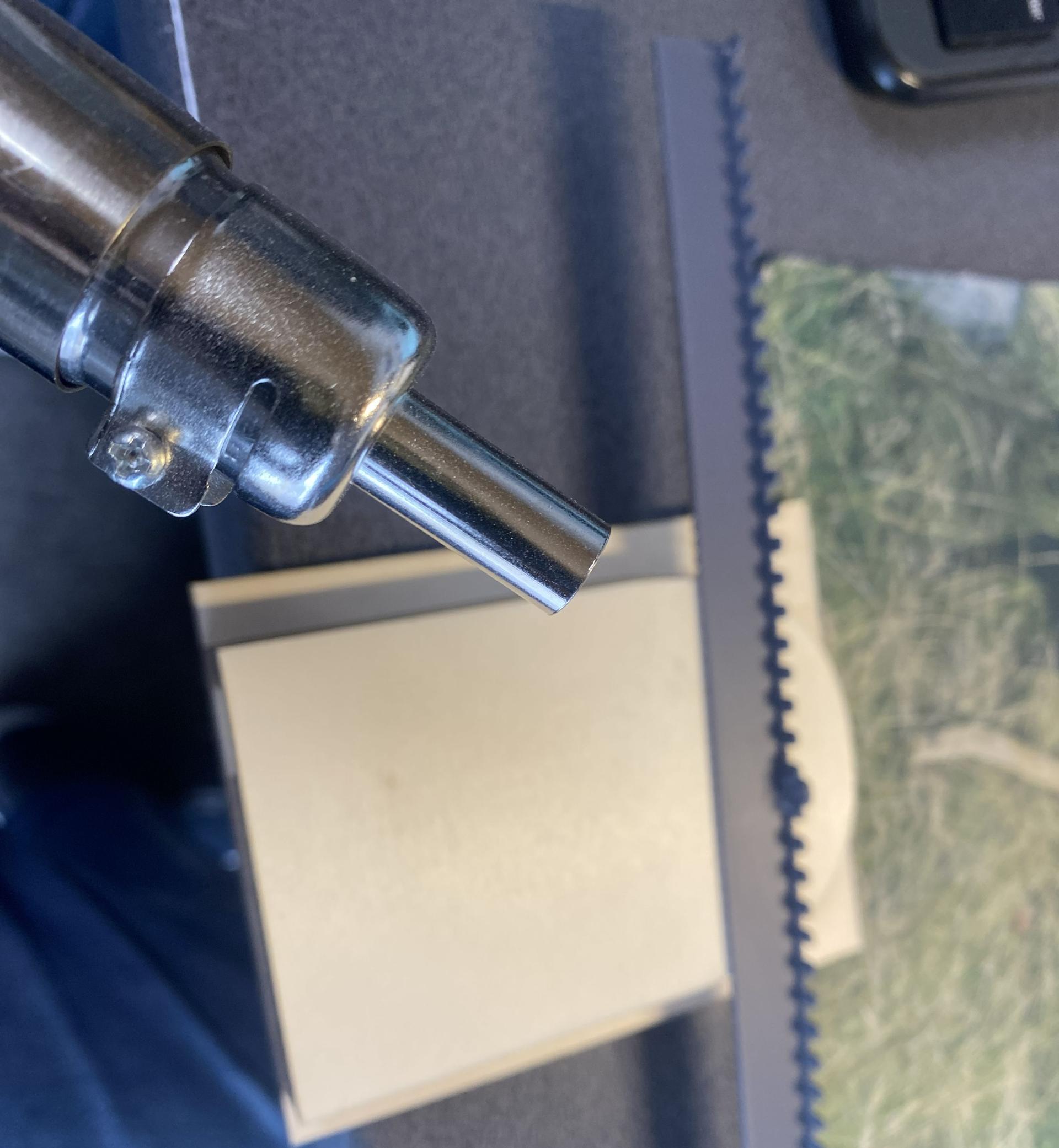

Mit einem Heißluftföhn wurden die gedruckten Steinwinkel über eine Schablone gebogen.

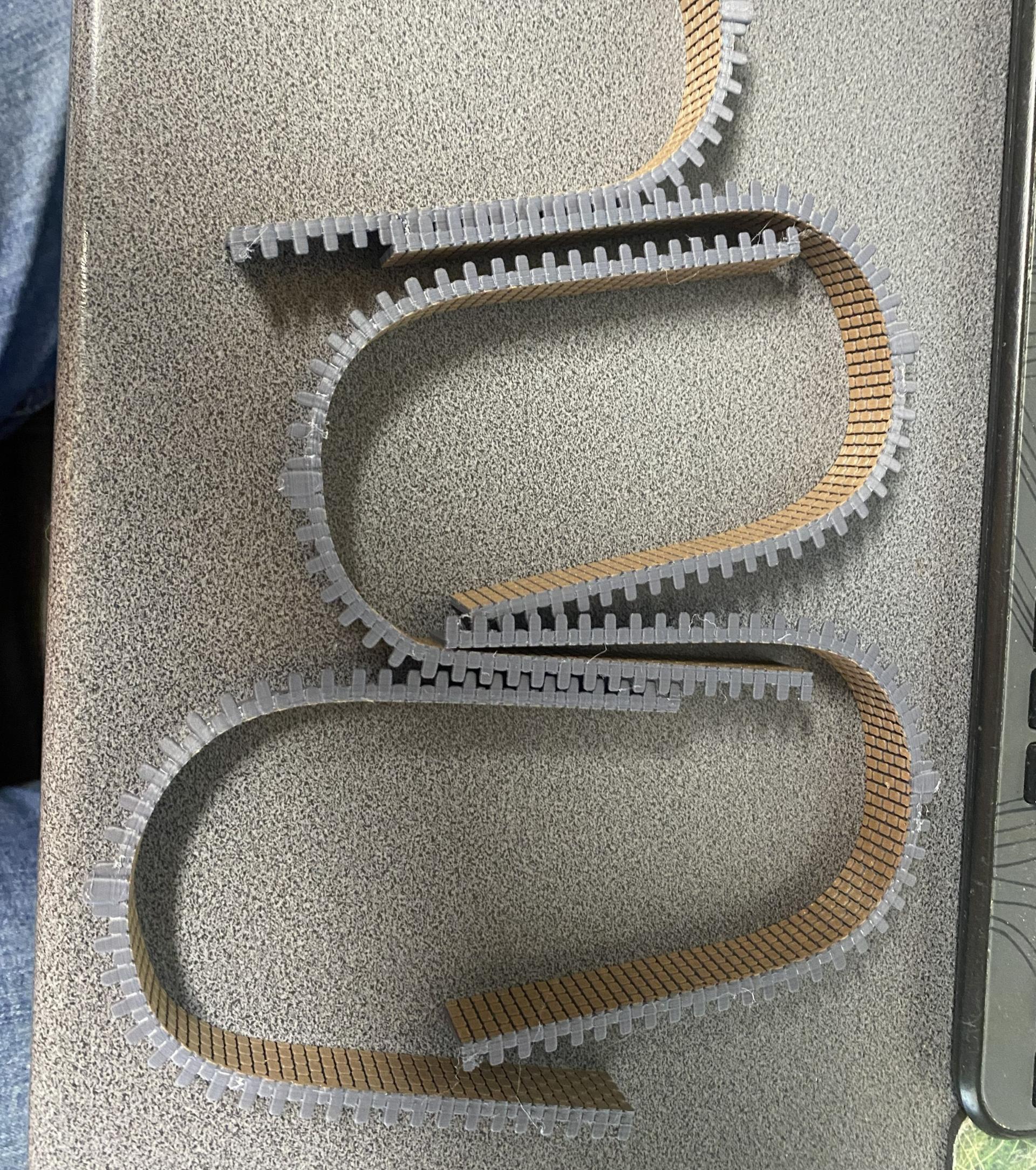

Hier fertig gebogene Steinwinkel

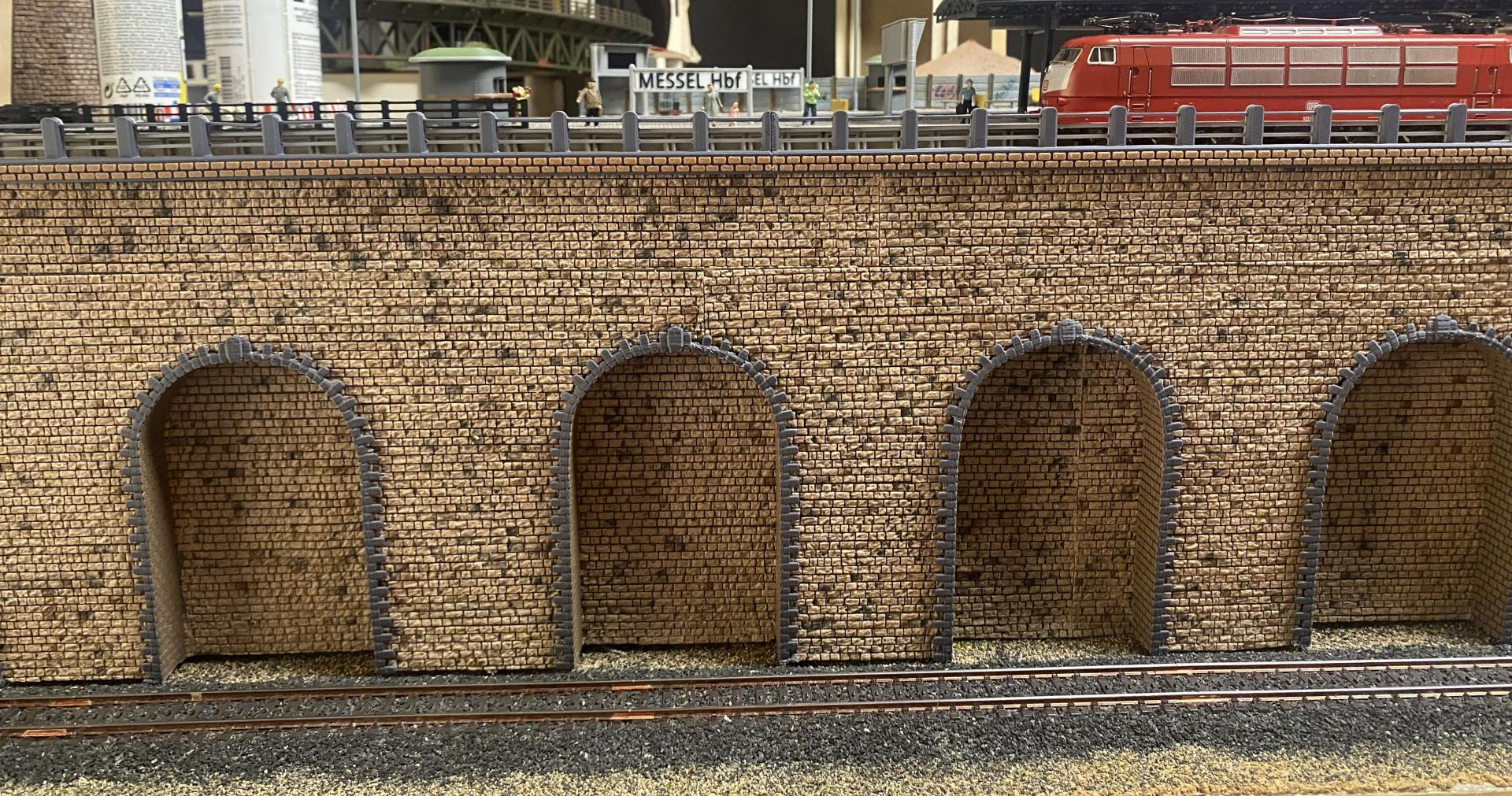

Mit Kleber werden die geformten Steinwinkel in die Arcaden geklebt und mit Klemmen fixiert, bis der Kleber trocken ist. hier auch schon gut zu sehen, das Geländer oben, das den Bahnhofsbereich absichert.

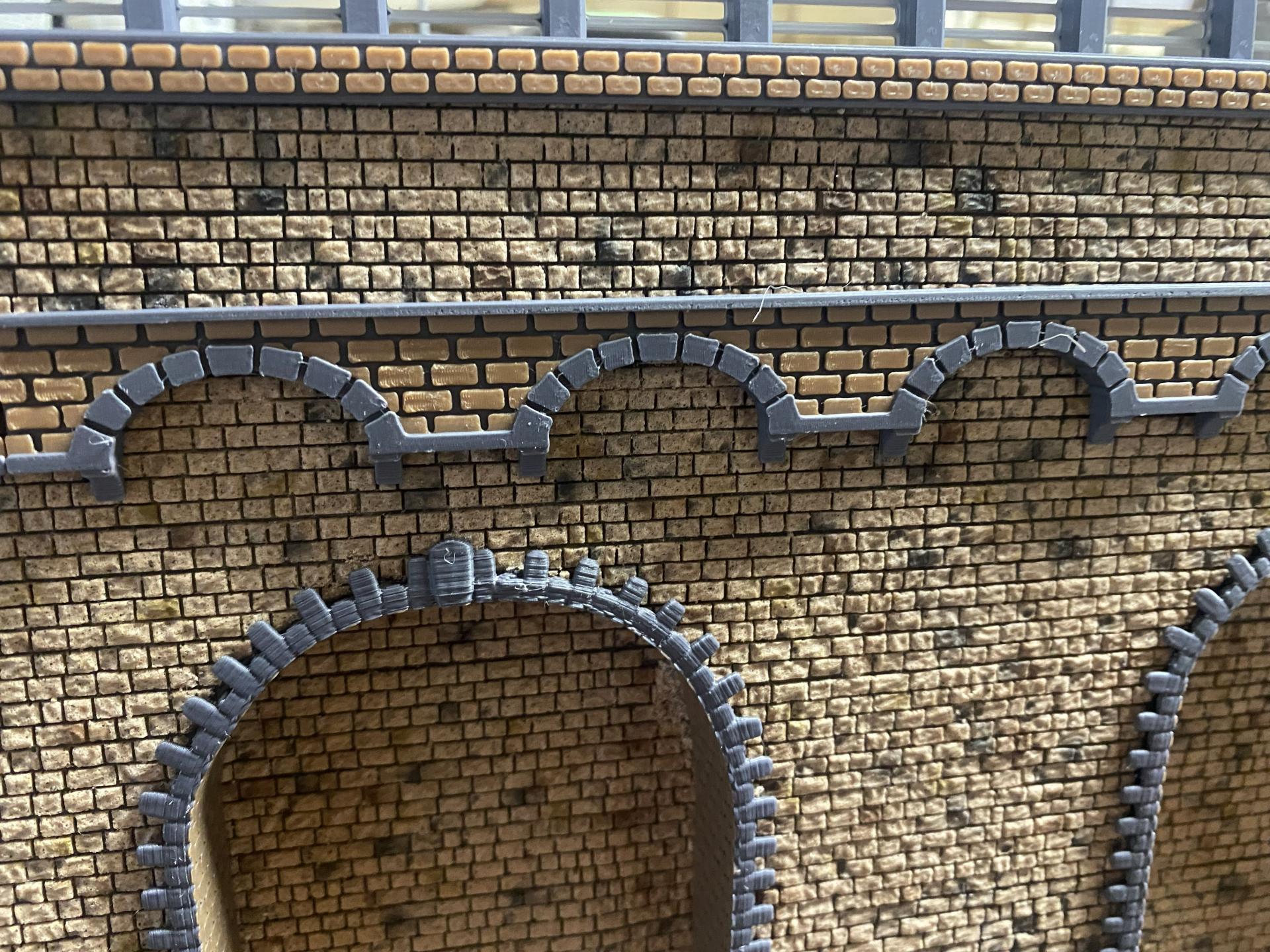

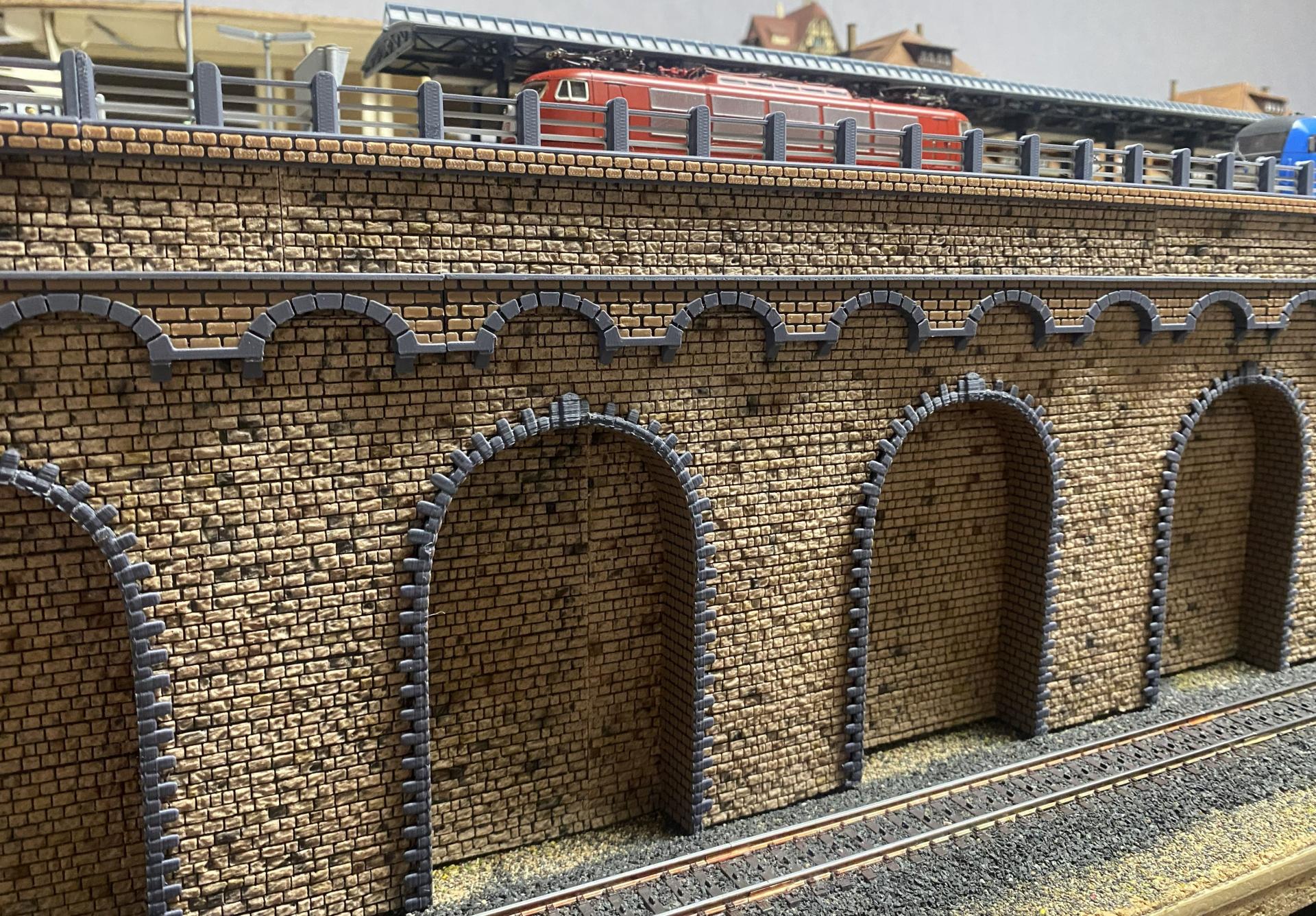

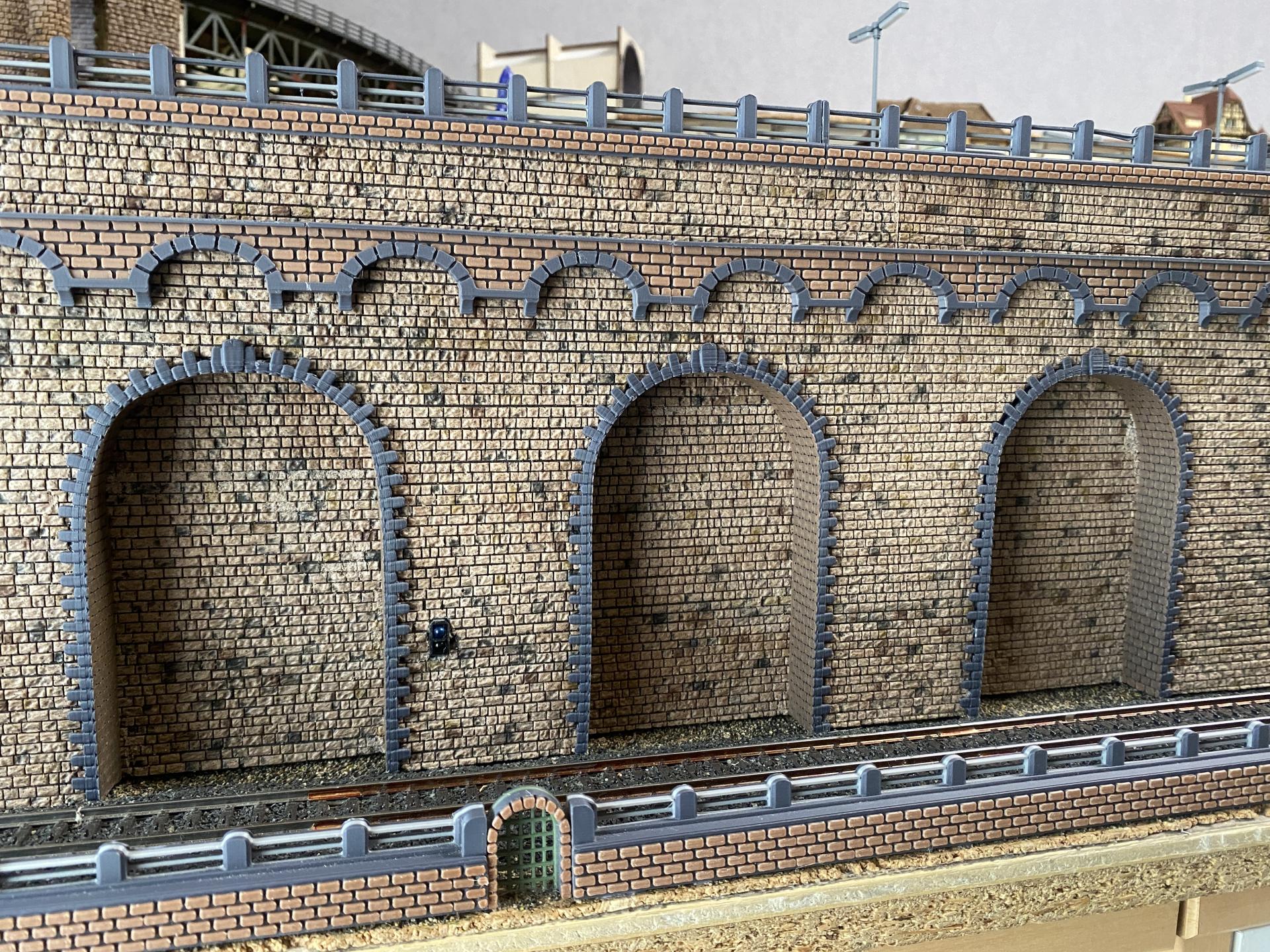

Um den Schnitt im oberen drittel zu verdecken, und um die Höhe der Arcade etwas zu unterbrechen, habe ich noch kleine Arcadenreihe aufgeklebt.

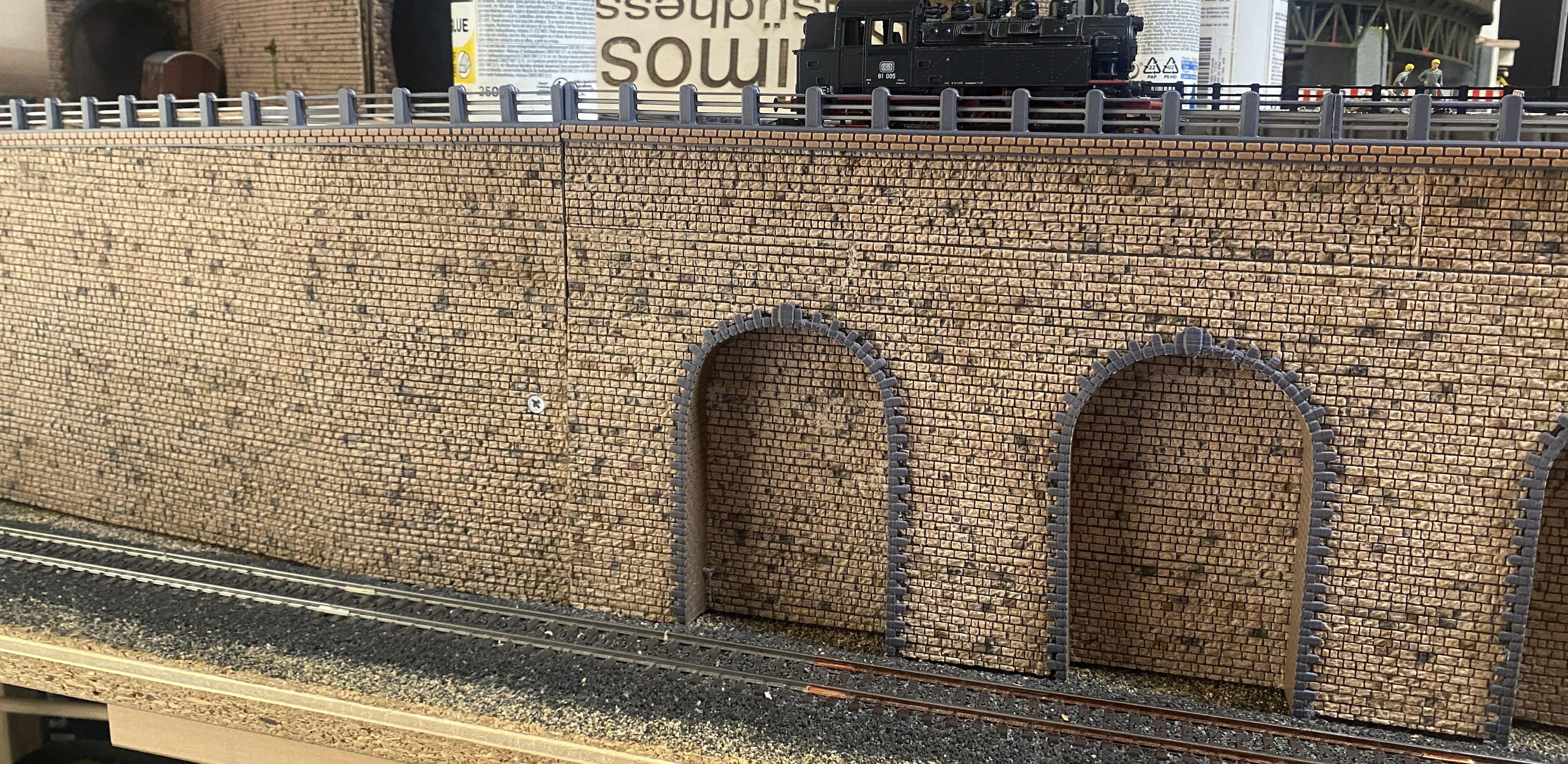

Nun wurde noch unten beim Durchgangsgleis eine Absperrung gedruckt und montiert, um erstens einen sauberen Abschluss zu bekommen, und um zweitens, sollte mal etwas entgleisen, den Absturz aus 1m höhe versuchen zu vermeiden.

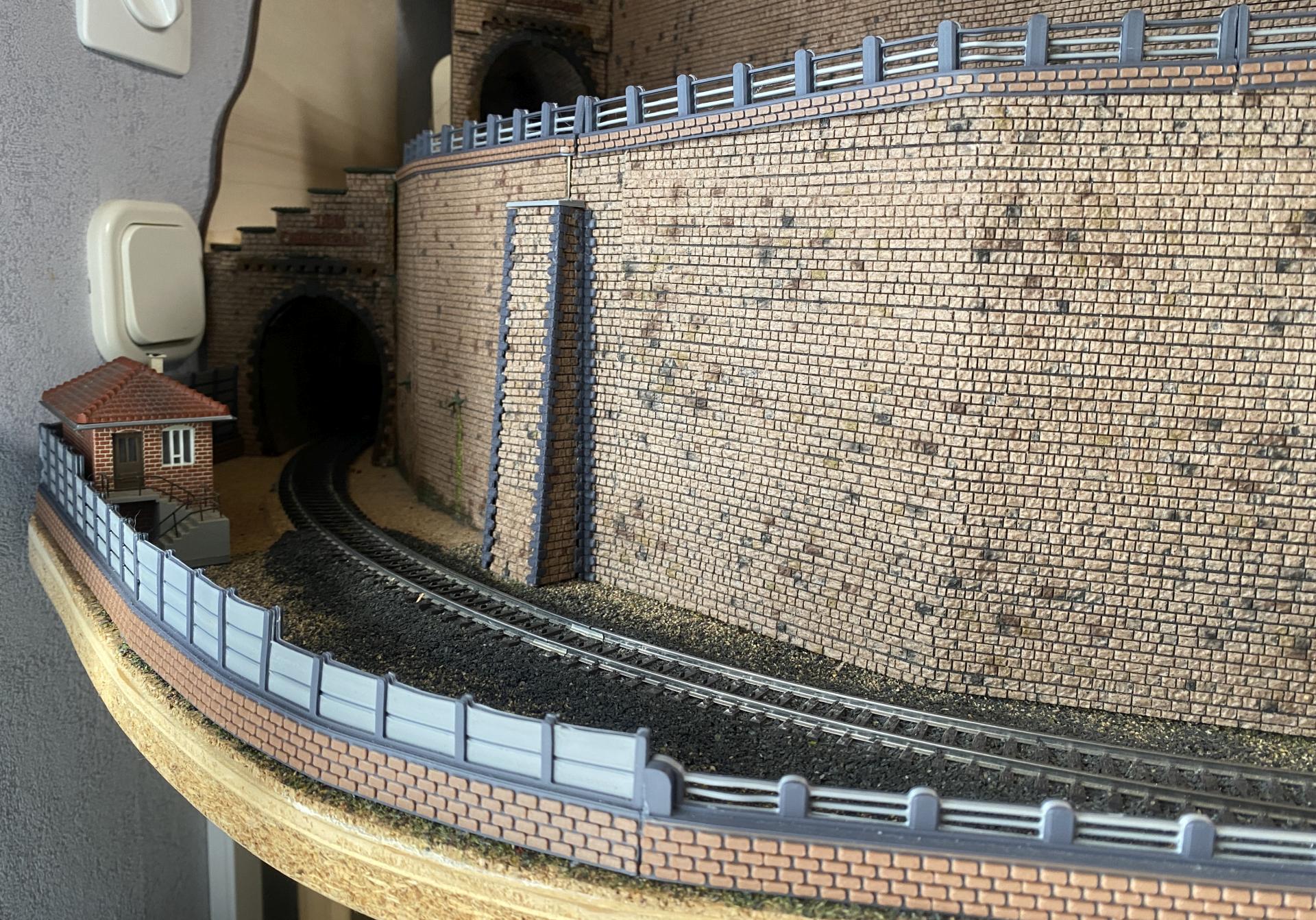

Vom Tunnelportal aus sind in der Rundung abflachend Beton Schallschutzwände verbaut, die dann in die Mauer mit darüberliegendem Zaun mündet.
** Hinweis zu den Druckdateien. Ich habe die Teile 2- bzw. 3-farbig gedruckt. Die stl Dateien bilden dies nicht ab. Möchte jemand wissen, wie man farbig druckt, oder die mehrfarbigen Projektdateien haben, dann schreibt mich bitte an. (admin@mobafreund.de)
